總述：

　　柔性印刷線路板（Flexible Printed Circuit Board）是用柔性的絕緣基材制成的印刷電路，具有可以自由彎曲、卷繞、折疊，可依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。FPC具有耐熱性高、尺寸穩定性好、具有極強的抗氧化保護能力，廣泛應用于航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數碼相機等領域產品，（如：手機、筆記型計算機、顯示器、消費性電子產品、觸控面板及IC構裝等。）

　　FPC柔性板結構信息模塊發明專利解決的技術問題是什么？

　　一種基于柔性印刷線路板的網絡傳輸信息模塊。

　　網絡信息模塊是安裝于局域網中用于傳輸網絡數字信號的一連接器，前采用RJ45形式的插座，后端采用IDC的方式卡接數據纜，起到導通傳輸信號及補償衰減的作用。

　　普通的網絡信息模塊，采用的是硬式線路板+鍍金銅針，雙邊直列式IDC的方式。而此新設計的基于柔性線路板的網絡信息模塊，采用柔性線路板代替硬板；與軟板一體化的金手指代替鍍金銅針，與ＲＪ４５水晶頭接觸的可靠性由不銹鋼針支座保證；打線部分采用上下分列式IDC代替雙邊直列式IDC.此結構將硬板+鍍銅金針原來分列需焊錫的分離式結構改成一體式柔板金手指結構，優化了信號的插入損耗及回波損耗；進線采用上下分離式IDC,相對雙邊直列式ＩＤＣ，大大優化了信號串音。此外，本模塊采用完全免工具的打線端蓋，對于工程施工來講，提升了布線效率。

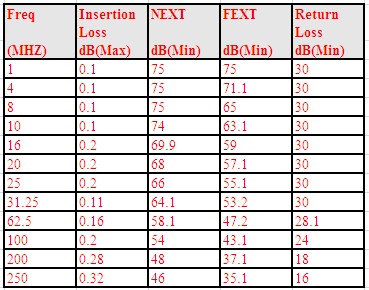

　　FPC柔性模塊傳輸性能如下：

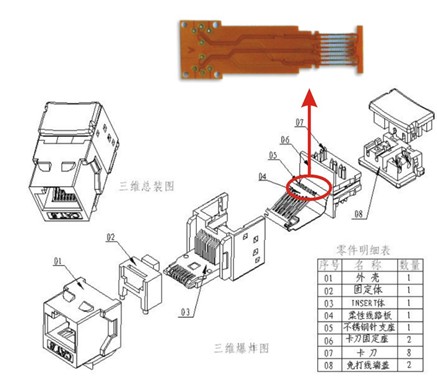

　　FPC柔性板結構信息模塊技術分析

　　1、FPC柔性線路板

　　國內首創的創新性結構。將PCB硬板+金針原來分列需焊接或卡接的分離式結構改成一體式柔板金手指結構,優化了信號的插入損耗及回波損耗。



　　2、金手指與不銹鋼針支座

　　不銹鋼針支座大大提高了疲勞強度（２０００次以上），將信號傳輸?shù)碾姎饨Y(jié)構和保證接觸可靠性的機械結構分離開來，大大提高了模塊的整體可靠性。

　　3、IDC端子設計及與FPC的壓接

　　目前普通的信息模塊采用雙邊直列式ＩＤＣ，不利于減小信號的串?dāng)_，本發明根據高頻電磁學原理，優化了這一設計，采用上下分列式ＩＤＣ，將電磁輻射相互抵消，減小了信號的串?dāng)_。

　　4、焊接與壓接應用區別

　　壓接是指使用壓接工具，對金屬表面施加一定的壓力，使接合部分產生恰當?shù)乃苄宰冃?，而形成可靠的電氣連接。壓接技術是一種分子焊（又叫冷焊），當兩個分子的距離足夠小時,會產生強大的吸引力，其特點是：1、簡單便捷；2、穩定性高。
    傳統焊接中的焊點容易腐蝕、并能產生高頻天線效應，從而影響產品的性能發揮。

　　5、免打線設計

　　此發明采用打線端蓋是完全免工具的，免打線結構，特別設計的后蓋可以實現線纜快速連接，有利于施工效率的提升和操作人員施工安全的保障。

　　綜上所述，F(xiàn)PC柔性板結構信息模塊具有以下幾大優點：

　　1、與軟板一體化的金手指代替鍍金銅針,此結構優化了信號的插入損耗及回波損耗；

　　2、與ＲＪ４５水晶頭接觸的可靠性由金手指和不銹鋼針支座保證；

　　3、IDC與FPC壓接及打線部分采用上下分列式IDC代替雙邊直列式IDC的應用. 此舉大大優化了信號串音；

　　4、本模塊采用完全免工具的打線端蓋，對于工程施工來講，提升了布線效率。
