無論我們的布線系統如何完善，在一定的使用年限后，還是需要考慮擴展或者升級我們的網絡，家居布線亦是如此。現在敷設很多線路是為將來準備的，未來網絡信息家電進入家庭，需要大量的網絡接口。我們在進行網絡升級的時候，不僅僅要考慮各種各樣的因素以確保滿足未來一段時間的應用，而且要確保所花的錢物有所值，也就是說用最小的成本來獲得最大的收益。
伴隨著家庭智能化產品的不斷發展，家居布線智能化的需求逐步提上日程?？赡茉S多人現在并沒有意識到布線的重要性，但是在裝修結束之后，再要增加任何需求，只能走明線，將是多大的遺憾。所以，選擇一套先進的家居布線系統是及其有必要的，其將確保在相當?shù)囊欢螘r(shí)間內，無需更換或升級布線系統本身。并且，更換網絡設備相對容易，而更換整個布線系統需要更多的時間和成本。
那么如何才能實現科學的家居布線？雖然各個居室線纜縱橫交錯，面板插座凌亂不堪，每個家庭的實際情況又不盡相同，但這些各種線型、走向、轉彎半徑、不同線種間距都是參照公共建筑布線規范而來，只要我們在裝修前，了解一些布線系統方面的知識，就能完善的解決這些問題。
1、提前做功能需求分析，預留接口
首先我們應該搞清楚的是兩種“電”，在建筑電器技術領域中，分為強電和弱電兩部分。強電一般是指交流電電壓在24V以上，如家庭中的電燈、插座等，電壓在110V~220V。家用電氣中的照明燈具、電熱水器、取暖器、冰箱、電視機、空調、音響設備等用電器均為強電電氣設備。弱電一般是指直流電路或音頻、視頻線路、網絡線路、電話線路，直流電壓一般在24V以內。家用電氣中的電話、電腦、電視機的信號輸入、音響設備等用電器均為弱電電氣設備。需要注意的是穿電線的PVC管質量一定要好，一是因?yàn)楸Ｗo(hù)和絕緣；而另一個重要的原因就是保證以后的維修。試想一下，當隱蔽工程都做好以后，某一天某根電線出了問題，就可以通過PVC管把電線抽出，重新更換即可。
我們所述的布線系統主要是弱電布線系統，隨著近來寬帶網的迅速發展和普及，規范的家用弱電布線系統逐漸成為繼水、電、氣之后第四種必不可少的家庭基礎設施。弱電的處理對象是信息，即信息的傳送和控制，其特點是電壓低、電流小、功率小、頻率高，主要考慮的是信息傳送的效果，如信息傳送的保真度、速度、廣度、可靠性。弱電的排法幾乎和強電是一樣的。當然也要穿PVC管的。以線的截面不超過PVC管截面的40%為好。再強調一點，千萬不可穿的太多，而且強電和弱電絕對不能穿在同一根管子里。而且要盡量分開，強電和弱電之間的距離最少是20cm以上，否則就會有干擾。
下面我們以一個三室兩廳兩衛戶型作功能需求分析：
?。?）主臥室、次臥室1、次臥室2、客廳、廚房、衛生間都有電話，家里入戶兩條外線，將來要能夠方便的把兩條外線在各個房間電話點分配。
（2）主臥室、次臥室1、次臥室2、客廳都有數據口用來上網或?qū)斫有畔⒓译?；多種上網方式（寬帶或ADSL)，可以在一個地方切換后，其它點就能共享上網。
（3）為客廳家庭影院布好線路，考慮將來升級，按6.1環繞進行布線。
（4）主臥室、次臥室1、次臥室2可以把客廳VCD/DVD作音源廣播背景音樂。
（5）主臥室、次臥室1、次臥室2可以共享客廳的VCD/DVD音頻及視頻。
（6）用戶可隨時按需對每條線路進行調整及管理。例如：家長可以隨時切斷任何一條線路的輸出，以確保學童在學習時間內不能使用電話、電視、計算機等。
2、信息點配置
為了適應較高水平信息服務的需要，提供目前及未來所需的電話、數據、多媒體和有線電視等服務，每戶可引入2條超5類4對雙絞線，必要時也可設置2芯光纖；同步鋪設1~2條75Ω同軸電纜及相應插座；每戶宜設置家庭多媒體配線箱，每一臥室、書房、起居室、餐廳等均應設置不少于1個信息插座，或光纖插座，以及1個電纜電視插座，也可按用戶需求設置；主衛生間還應設置用于電話的信息插座；每個信息插座、光纜插座或電纜電視插座至家庭多媒體配線箱，各敷設1條超5類4對雙絞線、2芯光纜或1條75Ω同軸電纜；家庭多媒體配線箱的配置應一次到位，滿足未來需要。
下面我們以一個三室兩廳兩衛戶型作信息點配置：
?。?）購買家庭多媒體配線箱。
?。?）把家庭多媒體配線箱安放在客廳角落或其他便于管理的位置，然后把兩條電話外線、入戶數據線、以及從客廳VCD/DVD的位置引出音頻線，視頻線引入到箱體中。
?。?）從箱體向各房間鋪電話線、數據線、視頻線、音頻線，這樣就可以實現上面所說的電話、上網、VCD/DVD共享的三項功能。
（4）在客廳加一個定壓功放用來驅動各屋的喇叭。要注意以VCD/DVD作為音源做家庭影院用定壓功放。
?。?）從電視墻處向沙發墻上引三根音響線，分別為左，右環繞線，后中置線。這樣就完成了家庭影院的走線。這里要注意的是家庭影院或背景音樂都要用屏蔽音響線，家庭影院還要求用無氧銅，要注意功放匹配。一般家庭可以做定阻背景音樂，效果很好，音量調節可以購買帶功放音量調節器。
?。?）要實現上網，在家庭多媒體配線箱中放置一個5口集線器模塊，把一臺電腦（雙網卡）設為上網代理服務器，這樣家里所有的電腦可以通過它上網（對于以太網主要是有的ISP服務商局端只能一個IP允許一塊網卡上網）。有條件可以在5口集線器模塊前加一個普天路由器，這樣就不用設代理了，都通過這個路由器上網。如果切換成撥號方式、ADSL方式甚至CABLE方式，只要在接入前加上ADSL等相應的設備就可以了。

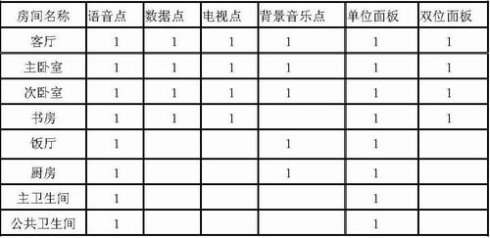

三室兩廳兩衛型信息點配置如表1所示。
表1
3、家居布線系統組成
家庭多媒體配線箱是戶內/戶外的分界點。是家居布線系統的起點，負責將戶內/外的各種信號進行交接配置。它是連接室內外系統的橋梁，是家居智能布線系統的核心，通過統一的管理把居室里各個房間需要布的點一對一的連接起來，組建起一個很完善很發達的家庭布線系統。南京普天樓宇智能有限公司針對家庭住宅信息建設的發展，把綜合布線技術拓展到寬帶小區建設和家庭信息智能化建設。在國內率先提出了家庭布線系統概念，將家庭中語音、數據、娛樂、安防等系統綜合到一個弱電系統當中。面向市場推出了自主研發生產的全系列應用產品，在國內家庭布線市場中廣泛推廣。將寬帶小區建設推向家庭，從而使家庭的信息化建設真正從構想轉換為應用產品。

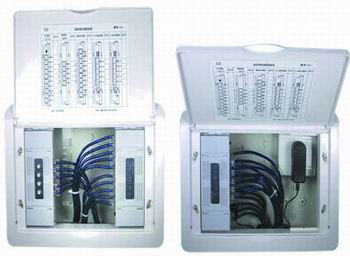

普天H型家庭多媒體配線箱特點如圖1所示。
