隨著社會對治安的不斷加強和“平安城市”的建立等眾多因素，安防監控行業在迅速的發展，從而帶動了視頻傳輸技術的革命。目前主要的視頻傳輸方式有UTP(Unshielded Twisted Paired)非屏蔽雙絞線傳輸、同軸電纜傳輸、光纖傳輸，但后兩者施工及維護成本稍高，三者成本對比見圖1。UTP視頻傳輸系統利用非屏蔽雙絞線將電源及控制信號傳輸給攝像機，同時又將攝像機輸出的視頻信號傳輸?shù)奖O(jiān)控中心。一根普通網線里同時傳輸視頻、數據及電源，抗干擾性強，使得施工及維護成本大幅降低且施工簡單。采用UTP傳輸視頻圖像信號較常用的同軸電纜有較多的優點：傳輸距離遠(可達2000米);圖像清晰、較強抗干擾和抗雷擊能力、多路共纜傳輸、傳輸成本低、工程布線方便等。正是這么多的優點，UTP傳輸器在歐、美等國家得到了廣泛的應用。

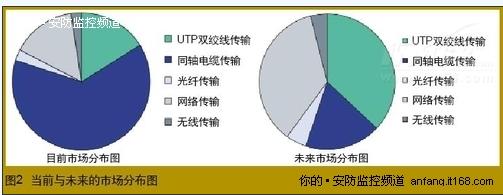

　　美中不足的是普通UTP傳輸器在安裝時，尤其是對多路不同傳輸距離信號的一致性調整時，需要經驗豐富人員很仔細地對圖像進行調整，否則不能達到理想的圖像效果。DSA技術在UTP視頻傳輸系統中的應用成功地解決了這一問題。使UTP傳輸在安防工程中得到更廣泛的應用，圖2反映出當前市場各類傳輸方式的分布及發展趨勢。

　　DSA(Distance Self-Adapting)技術即距離自適應視頻傳輸技術，它是以特制的高速圖像處理器對信號進行取樣采集、型態分析，對視頻信號進行不同頻帶的修正補償，從而使視頻遠距離傳輸后能有最好的圖像清晰度。同時它將自動調整亮度，且對信號的極性自動識別，圖像的畫質也有進一步的提升。

　　DSA技術雙絞線傳輸器的工作原理

　　視頻的極性識別，頻帶補償均采用了微處理器中心控制。雖然在整個傳輸過程中均采用模擬信號處理，但增益的調整都還會受到微處理器的控制影響。工作流程如下：視頻雙端信號輸入，使用DSP進行信號正反輸入的識別并調整好正確的極性;對信號進行噪聲濾波;最后經增益調整后視頻輸出。

　　DSP極性識別，即視頻差分信號的兩線即使是工程反接，系統也可以自動識別到，并同時自動校正過來。極性識別是采用高速數字信號處理(DSP)作為識別算法的硬件處理平臺。取樣輸入視頻信號的特征，通過相應的算法進行分析，判斷出視頻極性，并將視頻調整為正確的極性，為下一步電路做準備。

　　增益調整，主要是通過微處理器通過對視頻信號在頻帶上的衰減程度進行分析，分析的目的主要是找到頻帶衰減曲線圖，根據曲線圖進行增益控制，從而達到對不同頻帶的視頻信號進行不同的補償。其中分析視頻彩色信號、亮度等信號的強弱尤為關鍵，增益調整都是建立在DSP極性正確識別的基礎之上的。
