傳統布線系統的管理只能依靠手工對管理記錄進行更新，設備和連接的改動往往很難在第一時間反應在管理文檔中，造成很多誤差的產生。隨著布線建設的規?；瑢τ诓季€規范化管理的要求越來越高，傳統的布線管理已經不能滿足現代布線建設的要求。同時，隨著網絡安全問題的日益嚴峻，將其列入布線管理的呼聲也越來越高。智能布線系統就是在這樣的背景下誕生的，它的特點是：

　　◆ 實時性：避免管理的時間延遲；
    ◆ 邏輯性：避免管理的低效率；
    ◆ 集中性：避免人力資源的過多投入；
    ◆ 安全性：偵測非法設備的侵入。

　　智能布線系統一種將傳統布線系統與智能管理聯系在一起的系統。通過智能布線系統，將網絡連接的架構及其變化自動傳給系統管理軟件，管理系統將收到的實時信息進行處理，用戶通過查詢管理系統，便可隨時了解布線系統的最新結構。通過將管理元素全部電子化管理，可以做到直觀、實時和高效的無紙化管理。

　　第一代智能布線系統出現在1995年，當時采用一種布線箱取代了傳統的配線架的方案，跳線則完全采用電子化，跳線操作時只需通過軟件，沒有實際跳線的插拔。這種智能布線系統擁有十分先進的跳線管理功能，但由于造價昂貴，而且斷電時無法工作，因此很少有人采用。

　　第二代智能布線系統出現在2000年前后，采用智能型配線架和智能型跳線。采用智能型配線架和智能型跳線都是在傳統配線架和傳統跳線的基礎上改型而成，管理設備用于從智能型配線架和智能型跳線里采集相應的管理信息，軟件則可以直觀的反應管理的內容和給管理人員提供一個管理平臺，實際的操作仍須管理員現場操作。

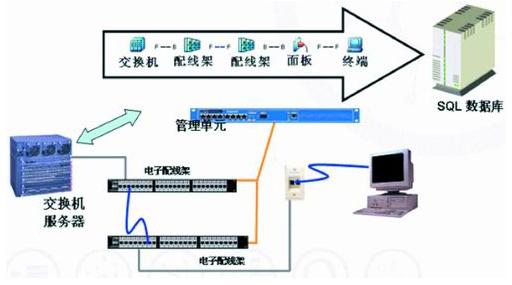

　　第三代智能布線系統就是在第二代的基礎上實現了和網絡設備的通訊，從而達到更完善的管理功能（如圖1所示）。

圖1  智能布線系統的系統構成

　　經過多年的發展和完善，智能布線系統已經能夠?qū)崿F(xiàn)如下功能：實時監測端到端網絡連接；控制工作任務（比如跳線等）的執行；圖形化顯示物理層的連接架構；自動識別網絡和拓撲結構；偵測非法設備的侵入；支持PBX系統；支持IP電話系統；搜索功能；報告功能；資產管理和其他智能系統的結合。

１、智能布線系統的優勢

　?。?）實時監測端到端網絡連接

　　智能布線系統采用ANSI/TIA/EIA 568B《商業建筑通信布線標準》推薦的交叉連接模式，即水平一側（或垂直一側）的線纜和網絡設備一側的線纜分別端接在不同的配線架，跳線的管理只在兩側配線架內實施。

　　智能布線系統采用智能型配線架和智能型跳線，每個端口都包含電子信息。

　　智能型銅纜配線架的端口采用標準RJ45，最左側的第0幀位備用，中間8芯（第1幀位至第8幀位）用于通訊，最右側的第9幀位則用于智能管理，和傳統布線系統的RJ45相比，只有第9幀多了一根銅芯，并沒有改變原來RJ45的結構。智能型銅纜跳線同樣采用標準RJ45，最左側的第0幀位備用，中間8芯（第1幀位至第8幀位）用于通訊，最右側的第9幀位則用于智能管理，也并沒有改變原來RJ45的結構。因此智能型銅纜配線架和傳統型銅纜配線架可以互相通用，智能型銅纜跳線和傳統型銅纜跳線也可以互相通用。

　　智能型光纜配線架只在傳統型光纜配線架端口上增加獨立的一幀位則用于智能管理，光纜跳線也同樣增加獨立的一幀位則用于智能管理因此智能型光纜配線架和傳統型光纜配線架也可以互相通用，智能型光纜跳線和傳統型光纜跳線也可以互相通用。

　　當智能型跳線插入或拔出智能型配線架的端口時候，端口的電子信息及其連接或斷開的信息就可以即使地通過管理設備傳達到管理軟件，可以通過聲光郵件等形式對緊急事件進行報警，管理人員就也及時知道網絡連接的變化，對其進行報警處理。

　　同時，連接變化后，新的網絡結構便會被管理軟件所自動記錄，不會有遺漏或延遲等情況。

　?。?）控制工作任務（比如跳線等）的執行

　　智能型配線架相比較傳統型配線架的另一個不同點就是，智能型配線架每個端口上都有LED指示燈。LED指示燈為執行現場操作提供重要的依據，和傳統布線系統相比，大大提高了現場操作的準確性和高效性。
管理人員可以通過軟件將需要執行的任務（比如跳線等）下達到每個管理設備，繼而下達到配線架。操作人員到達現場后，只需要根據LED指示燈的示意操作，就可以保證其準確率，節省大量的時間，進行高效的管理。

　　如果操作人員的操作有誤，系統會通過LED指示燈提示操作人員，管理人員也可以即時通過軟件的報警功能得知。

　　當任務被下達給不同的操作人員時，這些人員可以通過PDA等設備，從管理設備下載屬于自己的任務，相互實施，互不干擾（如圖2所示）。

圖2　電子配線架

　　智能布線系統的管理軟件可以圖形化顯示物理層的連接架構，從所在的國家、城市、建筑物、樓層、房間、機架、配線架、線纜、插座和網絡設備等，十分直觀。遠在不同國家不同城市不同建筑物的設備，也可以在同一個管理軟件里進行管理。網絡連接發生變化后，管理軟件內的圖形化架構會實時更新，非常高效，避免了人力資源的重復投入。管理人員面對圖形化管理界面，就如同是面對微縮的布線系統，并可以通過軟件了解到任意管理元素的詳細內容。

　　上述這些都是傳統布線管理無法做到的。
