綜合布線系統是構建智能大廈必不可少的信息傳輸通道。它能將語音、數據、圖像等終端設備與大廈管理系統連接起來，構成一個完整的智能化系統。綜合布線系統由不同系列和規格的部件組成，包括：傳輸介質、相關連接硬件（如配線架、連接器、插座、插頭、適配器）以及電氣保護設備等。

　　綜合布線系統一般采用分層星形拓?fù)浣Y(jié)構，每個分支子系統都是相對獨立的單元，對每個分支子系統的改動都不影響其它子系統。綜合布線系統采用模塊化結構，具體可劃分為六個子系統，它們是：工作區子系統、水平子系統、線子系統、設備間子系統、管理子系統、建筑群子系統

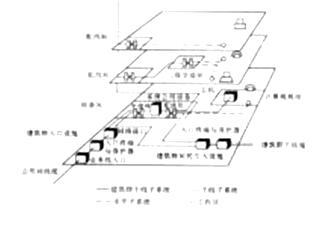

圖1-2為綜合布線系統組成結構圖

　　1.工作區子系統

　　工作區子系統由信息插座及終端設備連接到信息插座的連線（或軟線）組成。工作區子系統的信息插座及插座與終端設備連接線纜的選配要根據所連接的終端設備類型和數量而定。

　　工作區子系統常見的接入終端設備有計算機、電話機、傳真機、電視機等。因此工作區也對應配備了計算機網絡插座、電話語音插座、CATV電線電視插座等，并配置相應的連接線纜，如RJ45-RJ45連接線纜、RJ11-RJ11電話線、有線電視電纜。
要注意的是，在進行終端設備和信息插座連接時，可以需要的某些電氣轉換裝置，例如轉換接頭，或1根電纜分為幾股小電纜等。在國際布線標準《ISO/IEC 11801：1995（E）信息技術—用戶建筑物綜合布線》中規定，這些電氣轉換裝置不屬于工作區的一部分。


　　2.水平子系統

　　水平子系統是將工作區的信息插座與樓層管理區的管理器件相連的線纜，如圖1-4所示。

　　在綜合布線系統中，水平子系統要根據建筑物的結構合理選擇布線路由，要根據所連接不同種類的終端設備選擇相應的線纜。水平子系統常用的線纜是4對屏蔽或非屏蔽雙絞線、同軸電纜。這些線纜能滿足大多數通信設備的需要。如果需要某些高速率通訊的應用，水平子系統也可以使用光纜，構建一個光纖到桌面的傳輸系統。

　　3.干線子系統

　　干線子系統是綜合布線系統的數據流主干，所有樓層的信息流通過水平子系統匯集到干線子系統。干線子系統是由設備間和樓層配線間之間的連接線纜組成，如圖1-5所示。

　　干線子系統一般采用大對數雙絞線電纜或光纜，兩端分別端接在設備間和樓層配線間的配線架上。干線電纜的規格和數量由每個樓層所連接的終端設備類型及數量決定。干線子系統一般采用垂直路由，干線線纜沿著垂直豎井布放。

　　水平子系統與干線子系統的區別在于：水平子系統總是處在同一樓層上，線纜一端接在配線間的配線架上，另一端接在信息插座上。在建筑物內，干線子系統總是位于垂直的弱電間。水平干線子系統多采用4對雙絞線電纜，而干線子系統多采用大對數雙絞電纜或光纜。

　　4.設備間子系統

　　設備間子系統由設備間內安裝的電纜、連接器和有關的支撐硬件組成，如圖1-6所示。它的作用是把公共系統設備的各種不同設備互連起來，如電信部門的中繼線和公共系統設備（如PBX）互連起來。為便于設備搬運，節省投資，設備間的位置最好選定在建筑物的第二層或第三層。設備間還包括建筑物的入口區的設備或電氣保護裝置及其連接到符合要求的建筑物接地點。

　　5.管理子系統

　　管理子系統位于樓層配線間或設備間內，由線路管理器件和跳線組成，如圖1-7所示。

　　在樓層配線間內水平線纜與干線電纜端接，設備間內干線電纜要與設備連接，這都需要安裝相應線纜管理器件對線路進行端接（交連或互連），并通過跳線進行線路的調整、測試等管理工作，以實現綜合布線系統的線路管理靈活性。當工作區內的終端設備需要移動到另一個工作區時，只需簡單進行跳線插拔調整即可實現。

　　管理子系統常用的管理器件是銅纜配線架和光纜配線架，具體規格及數量由所連接的線纜類型及容量所決定。


　　6.建筑群子系統

　　建筑群子系統是將一個建筑物中電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置，如圖1-8所示。它提供了樓群之間通信所需的硬件，包括導線電纜、光纜以及防止電纜上的脈沖電壓進入建筑物的電氣保護設備。

　　建筑群子系統常用大對數電纜和光纜作為傳輸線纜，線纜敷設方式要根據工程造價及建筑群具體環境而定。

　　從綜合布線系統的六個子系統的功能及組成來看，六個子系統密不可分，組成了一個完整的系統。如果將綜合布線系統比喻為一棵樹，則工作區子系統是樹的葉子，水平子系統是樹枝，干線子系統是樹干，設備間子系統是樹根，管理子系統是樹枝與樹干、樹干與樹根的連接處。工作區內的終端設備通過水平子系統、管理子系統、干線子系統構成的鏈路通道最終連結到設備間內的應用管理設備。

　　綜合布線系統的各子系統與應用系統的連接關系，如圖1-9所示。
