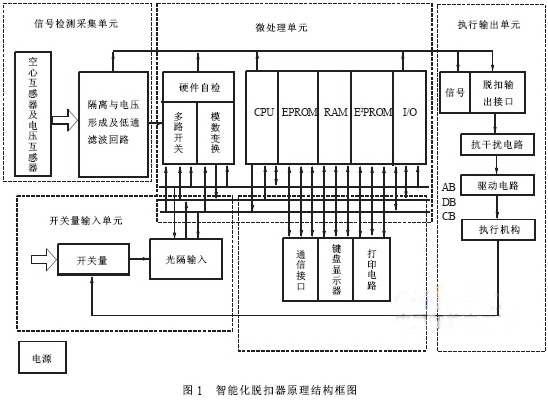

智能化斷路器中智能化技術的應用核心是集保護、測量、監控于一體的多功能脫扣器, 它主要由微處理器單元、信號檢測采集單元、開關量輸入單元、顯示和鍵盤單元、執行輸出單元、通信接口、電源等幾個部分組成。如圖1 所示。當斷路器本身發生故障或環境溫度超過允許范圍時, 能發出相應的信號顯示或報警, 同時重新起動。自診斷的項目主要有EPROM出錯、A/D 轉換出錯、環境超溫、CT 斷線、跳閘線圈斷線、斷路器拒動及觸頭維護。微處理單元的自診斷功能不僅大大提高了斷路器的運行可靠性, 更給后期維修、故障判斷工作提供了極大的方便。

　　各交流量分別經信號輸入回路、低通濾波器送到CPU 控制的多路開關, 經模數轉換后, 由DB 數據總線送到數據存儲器( RAM) 。CPU 通過調用程序存儲器( EPROM) 中的程序?qū)Σ杉臄?shù)據進行計算, 其計算結果與存放在電可擦存儲器( E2PROM)中的整定值進行比較, 作出相應的故障判斷處理。單片機以其高性價比和可靠性成為智能化斷路器智能控制系統的首選。微處理器單元由高性能的自帶A/D 轉換、看門狗監視器、I2C 串行總線和高速輸入輸出通道、通訊接口和標準的JTAG 程序燒寫口的單片機及其外圍電子電路組成。配以優化的軟件, 組成的單片機控制系統所需外圍元件少, 使得設計簡單, 布線方便, 而且在穩定性和抗干擾能力上都有極大的提高。再通過輸入輸出端口( I/O) 將處理信號送到相應外設( 信號與出口) 發出報警信號, 或執行跳閘。微處理單元除了要完成整個系統的測量、保護、邏輯等功能外, 還具有自我故障診斷和監察的能力,
