一、[產品概述]

　　XLW系列戶外綜合配電箱，是根據電網建設改造要求及電網運行經驗，本著實用、安全、經濟、合理、可靠的原則而設計的;是具有電網參數監測、電能分配、控制、保護、無功補償、電能計量等多種功能的新型戶外綜合配電箱。產品具有結構新穎、合理，防護等級高，安裝調試、維護及檢修方便等優點，是目前電網改造中理想的低壓成套裝置。

　　XLW系列戶外綜合配電箱適用于0.4kV電網的參數監測、電能分配、計量、保護和無功功率自動補償。

　　二、[產品特點]

　　XLW系列戶外綜合配電箱，具有電網參數監測、配電、補償、計量四種基本功能。用戶可根據需要選擇不同方案，具體方案號如下：

　　01——配電+補償+計量 02——配電+補償 03——配電+計量 04——補償+計量 05——配電 06——計量 07——補償

　　注： 7種方案都可具有電網參數監測功能。

　　三、[功能特點]

　　• 響應迅速，補償準確，工作可靠 ;

　　• 可提高電網功率因數達到 0.90 以上;

　　• 保護功能：過壓、過載、欠壓、欠流、短路、缺相、零序超限等保護功能;

　　• 自動運行功能：停電退出，送電后延時 10s 自動恢復。

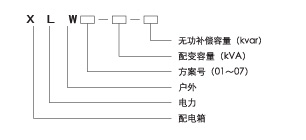

　　四、[型號說明]

　　五、[運行條件]

　　1、環境溫度： -40 ℃ ～ +55 ℃

　　2、相對濕度： ≤ 90%(25℃時)

　　3、海拔高度： ≤ 2000m

　　4、環境條件： 不適用于有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方

　　5、安裝位置： 與地面垂直的傾斜度不超過5 °

　　六、[技術參數]

　　• 額定電壓：380V±15%

　　• 饋電回路 ： 一般分3路,每路按配電變壓器總?cè)萘康?0%～60%配置, 或根據用戶的實際需求確定

　　• 補償方式：三相平衡補償、三相分相補償、“分相 + 平衡”混合補償

　　• 控制物理量：無功功率或無功電流

　　• 最快響應時間：≤ 20ms

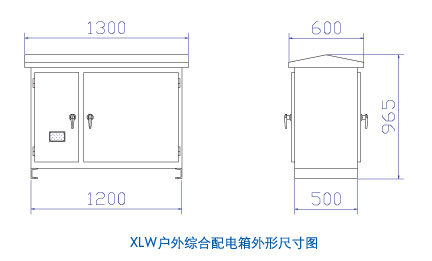

　　七、[外形及安裝形式]

　　具體尺寸由容量和配置決定

　　八、[訂貨須知]

　　請說明：

　　• 方案編號;

　　• 配變?nèi)萘?、饋電路?shù)、補償容量、電容器分組情況;

　　• 控制器型號、投切元件、電能表、箱體材質和顏色;

　　• 是否配套安裝支架。
