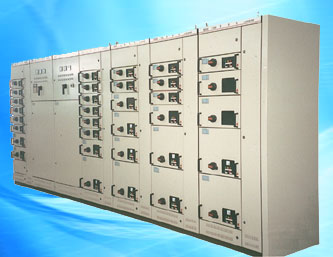

SGC3型(GCS改進型)低壓抽出式開關柜是根據用戶要求，在GCS低壓抽出式開關柜的基礎上由汕頭正超電氣改進的新產品。它吸收了國內外各類抽出式開關柜的優點，經優化組合設計的新型低壓抽出式開關柜，是我國低壓抽出式開關柜更新?lián)Q代的主導產品，特別適合于供電可靠性和短路分?jǐn)嗄芰Χ家蟾叩碾娏τ脩?hù)、石化系統。

　　該柜廣泛應用于大中型發電廠(600MW、300MW及以下機組) 、110kV～500kV變電站、石油化工、高層建筑和國際工程，可適用于沿海地區高潮濕、高鹽霧等特殊氣候。

　　◇ 開關柜結構、性能及特點 ◇

　　(1) 柜架為通用柜的型式，采用新型型鋼栓接拼裝而成，安裝精度高，組裝方便，強度高，堅固耐用。

　　(2) 采用接地的金屬隔板，將開關柜分成母線室、功能單元室、電纜室，各功能單元室也用接地的金屬板相互隔離，互不干擾，能有效地防止故障的擴大。

　　(3) 抽屜單元有可靠的機械聯鎖裝置，通過操作手柄的控制，具有接通、斷開、試驗、隔離和抽出五個明顯的位置，當抽屜推拉到接通、斷開、試驗、隔離位置時，抽屜自動定位和鎖定，解除定位后方可進入下一個位置。

　　(4) 額定值和結構相同的抽屜，具有良好的互換性。

　　(5) 供電回路數多，可靈活組合，經濟實用。一個柜內可配置1單元的抽屜9個，或1/2單元的抽屜18個。

　　(6) 抽屜單元的輔助接點有32、64對兩種規格(1/2抽屜為20對)，能滿足自動化與計算機接口的需要。

　　(7) 柜內電氣元件空氣間隙和爬電距離大，開關柜的絕緣強度高。

　　(8) 柜內選用高抗拉強度的絕緣件，加強柜體、母排系統固定支撐的強度，提高動穩定性能。

　　(9) SGC3型柜水平母線布置于柜頂母線隔室內，柜后開門。

　　(10) 柜體結構可考慮電纜從柜底部和/或柜頂部進入柜體。

　　(11) 可配置智能化接口裝置，直接掛在現場總線或通過適配器與DCS以太網相連，在操作員站進行監控，不僅提高了監控自動化水平，同時可節省大量控制電纜，減少投資。

　　(12) 柜體的防護等級高，可以滿足用戶對高防護等級的要求。

　　◇ ★ 主要技術參數 ★ ◇

1	額定電壓		380 V
2	最高工作電壓		400 V
3	額定絕緣電壓		660 V
4	額定頻率		50 Hz
5	額定電流	水平母線額定電流	GCS柜：≤4000 A SGC柜：≤3150 A
		垂直母線額定電流	1000 A，最大為1600 A
6	額定短時耐受電流(有效值)		50 kA
7	額定峰值耐受電流		105 kA
8	1min工頻耐受電壓		2500 V
9	可配用變壓器		SGC3柜：≤2000 kVA
10	外殼防護等級		IP30、IP40
