箱式變電站的產氣式負荷開關屬于自能滅弧方式。 箱式變電站開斷時，產氣材料在電弧的作用下產生特種氣體而強烈吹弧，使電弧熄滅。在小電流時，電弧能量不足以產生滅弧氣體，這時箱式變電站主要靠產氣壁冷卻效應或電動力驅使電弧運動，拉長以至熄滅電弧。

　　1.管式滅弧室結構

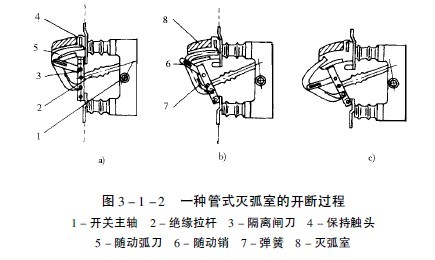

　　圖1示出一種管式滅弧室。在這種滅弧室中，僅隔離閘刀和弧刀運動，而滅弧室本身不動。首先在 箱式變電站開關主軸1和絕緣拉桿2的驅動下，打開隔離閘刀3，即打開主觸頭，此時電流轉移到保持觸頭4和隨動弧刀5構成的隨動系統。當主觸頭達到規定的開距后，保持觸頭處的隨動弧刀脫扣，通過此間儲能的彈簧就可以快速地加速運動到分閘位置;緊接著，在保持觸頭和隨動弧刀尖端產生的電弧在滅弧室8中熄滅。

　　當開斷大電流時，采用氣吹方法及通過對流原理，耗散電弧能量;而當開斷小電流時，利用大面積的塑料壁冷卻效應及電弧能量變成塑料最外層的分解熱或吸收熱。

　　2.板式來弧室結構

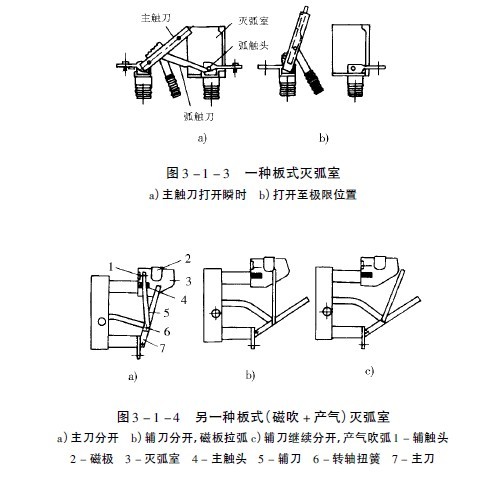

　　板式滅弧室結構如圖2所示。只有弧觸刀與主觸刀運動，滅弧板則固定不動。關合時，主觸刀與弧觸刀并列;主觸刀光打開，隨后弧觸刀與弧觸頭迅速分離，并在電弧的作用下，板式滅弧壁產氣而熄弧。在產氣式滅弧室中，滅弧材料在電弧的高溫作用下氣化并形成局部高壓力，使電弧受到強烈冷卻和去游離。分解出的氣體有,H2、O2、CO及其化合物(如H2O、CO2、HC等)，其中,H2和CO具有強烈的滅弧性能。為了增強開斷小電流的滅弧效應，有的滅弧室在滅弧板上加磁板，形成磁吹拉弧效應，以利于小電流的開斷，如圖2所示。它較好地解決了開斷大電流和小電流的問題。
