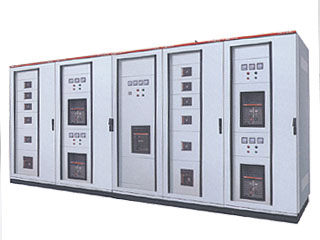

ArTu系統介紹
ArTu裝置系統式本公司引進ABB公司技術開發和設計的新型一體化配電裝置，達到國際九十年代水平，該裝置(普通型)最大電流為3200A，能廣泛是用于各種供電、配電的需要。
1、 產品特點
| 設計合理 | 根據ABB公司Megamax F、Emaxt和Isomax S 等電器元件的特點組成功能單元 |
| 結構通用、組裝靈活 | 以K型型材滿足各種結構型式、防護等級及使用環境的要求 |
| 標準模塊 | 可分別組成保護、操作、轉換、控制等超標準單元模塊結構，任意選用組裝 |
|
安全防護 |
采用區域之間的隔離以及功能單元進線和出現之間的互相隔離，有效地加強安全防護性能 |
| 技術性能 | 主要技術處于國際領先水平 |
| 壓縮場地 | 結構件標準化、通用化和系列化程度高，可壓縮預制件儲存和運輸?shù)膱?chǎng)地 |
| 裝置方案 | 不需要特殊復雜的工具 |
2、 基本參數
| 電氣性能 | |||
|
1 |
額定絕緣電壓 | 1000 | V |
| 2 | 額定工作電壓 | 660 | V |
| 3 | 額定脈沖承受電壓Uimp | 8 | kV |
| 4 |
額定工作頻率 |
50－60 | Hz |
| 5 | 主母線（基本型）最大工作電流 | 3200 | A |
| 6 | 主母線短時（1s）耐受電流 | 至105to105 |
kA（有效值） kA |
| 7 |
主母線短路峰值耐受電流
|
至254to254 | Ka |
| 8 | 配電母線最大工作電流 | 1600 | A |
| 9 | 配電母線短路峰值耐受電流 | 至75to75 |
kA（有效值） kA |
| 10 | 配電母線短路峰值耐受電流 | 至166to166 | kA |
| 11 | 內部分隔型式 | 2－3－4 | |
| 12 |
外殼防護等級 IP30對大于Φ2.5mm的固體防護 IP40對大于Φ1.0mm的固體防護 IP55對塵埃和任意方向噴水作防護 |
IP30/IP40/IP55 | |
3、 裝置類型
| 動力中心距 | 采用ABB Megmax F空氣斷路器和Emax空氣斷路器 |
| 配電柜 | 采用ABB Iisomax S 塑殼斷路器和Oesa開關熔斷器組 |
| 功率因數自動補償柜 | 采用ABB RVC功率因數調節器、UA系列切換電容器用接觸器和CLMD低壓電力電容器 |
