1 引言

　　今天，隨著計算機技術、網絡通信、總線技術速度的提高和存儲器體積的小型化，不僅豐富了新型控制器的功能，也為斷路器提供更強的控制與保護等功能。新型控制器不僅能提供基本的保護功能，還能精確測量實時數據、系統參數計算、儲存數據、事件記錄、波形捕捉、通信等功能。本文主要介紹了三個有特色的增選附加功能的原理與應用，在配電系統中具有區域選擇性聯鎖保護的斷路器，利用其智能控制器通信與數據交換原理組成一種新型區域選擇性保護技術，它克服了傳統配電系統保護中上下級間難以達到的真正選擇性保護，可有效提高供電系統的可靠性、安全性，也可降低配電系統的動熱穩定性。負載監控保護可根據斷路器的功率和電流設定卸載和再連接參數，借助觸點發信號，由控制器實現卸載和重合閘負載功能，從而保持重要負載的持續、可靠供電。

　　當今，電能質量問題已得到各行各業的高度關注，因其直接影響著生產安全、產品質量和經濟效益等。諧波問題是電能質量主要問題之一。具有諧波測量的控制器，通過其諧波和基波的計算，精確分析電網質量，實時監測電網，防止因諧波因素致使計算機系統無法正常運行，帶來巨大的經濟損失。

　　2 智能控制器具有可增選的三個有特色附加功能

　　2.1 區域選擇性聯鎖的原理及應用

　　(1)區域選擇性聯鎖概述

　　低壓配電系統一般采取多級配電中心制，即多臺斷路器采用多級方式上下關系連接在同一電力回路中(類似于樹狀結構)。在系統中常見的故障為過載、短路、接地故障、沖擊電流以及電壓跌落等，這些故障不僅影響本支路負載的正常供電，而且還由于處理不及時蔓延擴大，以致殃及其他正常工作負載的供電。顯然，低壓配電系統的安全性和可靠性是依據系統中各級斷路器的技術性能及其相互的選擇性保護技術來評價的。所謂選擇性保護，簡而言之，就是哪里出現故障，該故障點的上級斷路器跳閘，僅僅是切斷故障支路的供電，而不影響其他支路的正常供電。這就需要有選擇性保護技術。

　　傳統的低壓配電系統實現選擇性保護技術采用最多的就是上下級差保護，通過對上下級斷路器的整定值(考慮上、下級的整定電流和延時時差的配合)進行相應的設定，以達到分級保護。這種保護方式在實際應用當中被證明有可能出現“越級跳”的情況，即最靠近故障點的斷路器還沒動作，它的上級斷路器就先動了，導致故障范圍被擴大。具有區域選擇性聯鎖功能的萬能式斷路器可確保斷路器上下級完全的選擇性保護，通過控制線可聯鎖多臺具有區域選擇性聯鎖功能的萬能式斷路器，聯鎖聯線示意見圖1。當故障發生時，檢測到故障的控制器送一個信號給上級斷路器并檢查下級斷路器到達的信號。如果有下級斷路器送過來的信號，此斷路器將在脫扣延時期間保持合閘。如果下級沒有送過來信號，斷路器將瞬時斷開，不管控制器保護是否有延時。從而保證保護的可靠性，實現真正地選擇性保護。

　　(2)區域選擇性聯鎖的保護原理

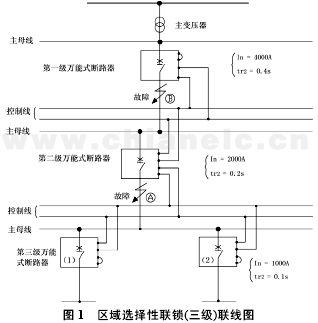

　　圖1 舉例了具有區域選擇性聯鎖的萬能式斷路器選型與聯線示意圖。第一級萬能式斷路器與主變壓器相連，選額定電流In=4000A 的斷路器，第二級選額定電流In=2000A 的斷路器，第三級選額定電流In=1000A 的斷路器。

　　當短路故障A 出現時，第一級與第二級斷路器均檢測到故障電流，第一級斷路器收到第二級斷路器的信號在脫扣延時0.4s 內保持合閘，第二級斷路器由于沒有收到下級的信號而瞬時脫扣盡管它的脫扣時間整定為0.2s。

　　當短路故障B 出現時，第一級斷路器檢測到故障電流。因?yàn)闆](méi)有收到下級斷路器送來的信號，它將瞬時脫扣，盡管脫扣時間整定0.4s。

　　(3)區域選擇性聯鎖應用的重要性

　　如無區域選擇性聯鎖功能，當短路故障A 出現時，則第一級斷路器，第二級斷路器都不可避免的均受到短路電流的沖擊，特別是在大容量的變壓器情況下，這時A 點短路電流很大，會出現第一級斷路器、第二級斷路器全部跳閘的情況。由于第一級斷路器跳閘，將全部負載斷電，造成大范圍停電的事故。只有采用具有區域選擇性聯鎖功能的萬能式斷路器才能最大限度地避免了因下級短路故障而造成大范圍停電的事故，使故障停電所影響的范圍縮到最小，保證了無故障部分的連續供電，從而可實現完整的多級監控功能。采用具有區域選擇性聯鎖的萬能式斷路器后，出現短路故障時，消除了內部延時，提高了分?jǐn)嗨俣?。由于分?jǐn)鄷r(shí)間縮短，限流效果好，可以降低短路電流在母線上的壓降，因而同一母線上的其他帶欠壓脫扣器的斷路器就不會產生誤動作。由于其是通過降低過流故障期的能量釋放來約束故障應力，故極大地降低了萬能式斷路器承受短路電流的動、熱應力，提高了斷路器分?jǐn)鄷r(shí)的可靠性，且最大限度地縮小了停電區域。

　　2.2 負載監控保護特性的原理及應用

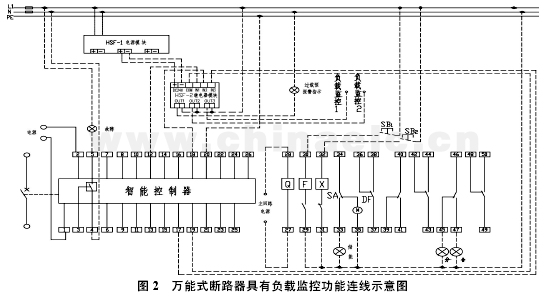

　　智能控制器具有負載監控功能，能以兩種工作方式來監測和控制支路負載。其一，為可卸載兩路下級負載，當主回路電流超過變壓器容量時，可遙控控制下級斷路器分勵線圈，分別卸去兩路次要負載，確保主變壓器不因過載發熱而損壞;其二，為只可卸載一路下級負載，且當主回路負載又下降為正常值時，可重合閘已卸載的負載。用戶可根據需要任選其中一種方式，其負載監控連線方式見圖2。

　　負載監控保護時智能控制器可設置兩個整定值，并可輸出兩個無源觸點信號，通過繼電器模塊放大觸點容量后，可達到AC 220V/10A 或DC 24V/10A。

　　方式一：可以獨立控制兩路下級負載的卸載。

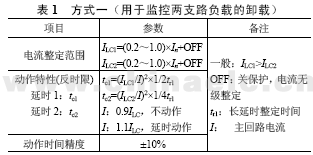

　　當主電路運行電流超過整定值時ILC1、ILC2 時，分別延時tc1、tc2 后發出接點信號，控制器指令分?jǐn)鄡陕肥芸刎?fù)載，保證主電路的正常供電，一般整定電流ILC1>ILC2，其負載監控方式一動作特性見表1。

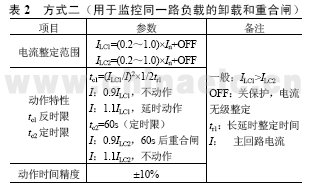

　　方式二：一般只用于監控一路下級負載的卸載和重合閘。當運行電流超過整定值ILC1 時，控制器延時發出接點信號分?jǐn)啻寺坟?fù)載，電流下降使主電路和重要負載保持供電。若分?jǐn)嗪筮\(yùn)行電流恢復正常，即當電流值低于ILC2 整定值，經延時后控制器再發出指今接通已分?jǐn)嗟呢?fù)載，恢復該負載供電，負載監控方式二動作特性見表2。

　　3 諧波監測對配電系統的重要性

　　3.1 諧波產生的原因

　　在一個理想的清潔電力系統中，電流和電壓波形是純正的正弦波形。但隨著工業、農業和人民生活水平的不斷提高，除了需要電能成倍增長外，對供電質量及供電可靠性的要求也越來越高，電能質量備受到人們的日益重視。例如，工業生產中的大型生產線、飛機場、大型商廈、大型醫院等重要場合的計算機系統一旦失電，或因受電力網上瞬態電磁干擾影響，致使計算機系統無法正常運行，將會帶來巨大的經濟損失。電梯、空調等變頻設備、電視機、計算機、復印機、微波爐、電子式鎮流器熒光燈等已成為人民日常生活的一部分，如果這些裝置不能正常運行，必定擾亂人們的正常生活。但是，電視機、計算機、復印機、電子式照明設備、變頻調速裝置、逆變器、微波爐等用電負載大都是具有非線性阻抗特性的電氣設備(又稱為非線性負載)，在使用過程中都是諧波源。當電流流經線性負載時，負載上電流與施加電壓呈線性關系;而電流流經非線性負載時，則負載上電流為非正弦電波，即產生了諧波。

　　3.2 諧波對供電系統及其供用電設備的影響

　　隨著傳感技術、光纖、微電子技術、計算機技術及信息技術日臻成熟，集成度愈來愈高的微電子技術使計算機的功能更加完美，體積愈來愈小，從而促使各種電器設備的控制向智能控制器方向發展。但是微電子技術集成度的提高，微電子器件工作電壓變得更低，耐壓水平也相對更低，更易受外界電磁場干擾而導致控制單元損壞或失靈。因此，受諧波污染的公用電源，輕者干擾設備正常運行，影響人們的正常生活，重者致使工業上的大型生產線、系統運行癱瘓，會造成嚴重經濟損失。由負荷產生的諧波電流經過電源阻抗和所有其他并聯路徑流過整個電路，結果是流過電源阻抗將產生諧波電壓，且在整個裝置中存在。

　　(1)對輸配電線路的影響

　　如果供電系統電網的諧波特別嚴重，則不但使接入該電網的設備(如計算機等)無法正常工作，甚至?xí)斐晒收希疫€會造成向供電電網的中性線注入更多電流，造成超載、發熱、影響電力正常輸送。由于輸電線路阻抗的頻率特性，線路電阻隨著頻率的升高而增加。在集膚效應的作用下，諧波電流使輸電線路的附加損耗也增加，在電網的損耗中，變壓器和輸電線路的損耗占了大部分，所以諧波使電網網損增大。諧波還使三相供電系統中中性線的電流增大，導致中性線過載。

　　(2)增加供用電設備的附加損耗，使設備過熱，降低設備的效率

　　由于諧波電流的頻率為基波頻率的整數倍，高頻電流流過導體時，因集膚效應的作用，使導體對諧波電流的有效電阻增加，從而增加了設備的功率損耗和電能損耗，使導體嚴重發熱。隨著諧波電壓的提高，加速電力電容器的絕緣老化，并使電容器的損耗系數增大、附加損耗增加，從而容易發生故障和縮短電容器的壽命。

　　(3)影響繼電保護和自動裝置的工作與可靠性諧波對電力系統中以基波量為基礎的繼電保護和自動裝置的影響十分嚴重，這是由于這些按基波量整定的保護裝置整定值小、靈敏度高。如果在基波基礎上再疊加諧波的干擾則會引起發電機負序電流保護誤動等(若誤動作后引起跳閘，則后果會相當嚴重)，就會威脅電力系統的安全運行。

　　(4)諧波使測量和計量?jī)x器的指示和計量不準確

　　由于電力計量裝置都是按50Hz 標準的正弦波設計的，當供電電壓或負荷電流中有諧波成分時，會影響感應式電能表的正常工作。

　　(5)干擾通信系統的工作

　　電力系統上流過的幅值較大的奇次諧波電流通過磁場耦合，不但會在鄰近通信線路中產生干擾電壓，干擾通信系統的工作，影響通信線路通話的清晰度，而且在諧波和基波的共同作用下，會觸發電話鈴響，甚至在某些嚴重的情況下，還會威脅通信設備和人員的安全。

　　3.3 智能控制器具有諧波監測對電力系統的重要性

　　新型智能控制器具有的諧波監測功能可測量并顯示三相電流總諧波畸變THDIA、YHDIB、THDIC，三相電壓總諧波畸變THDUA、THDUB、THDUC，以及檢測電流、電壓的3～21 次諧波并在控制器內部存儲，可通過通信口輸出至上位機顯示，對供電質量進行精確檢測。用戶可時刻關注并采取有力措施抑制諧波電流，減小諧波侵入電網，從而真正抑制諧波對供電系統及其供用電設備的影響。

　　4 結論

　　萬能式斷路器選型時選擇具有區域選擇性聯鎖保護、負載監控、諧波監測功能的智能控制器可有效提高供電系統的安全性、可靠性和連續性。隨著社會對電能質量問題的關注和對持續、可靠供電的需求，且我國國民經濟迅速增長，用電需求量增長很快，不僅對智能電器需求量會成倍增長，而且對智能電器的性能也將提出更高更新的要求。
