神華蒙西煤化焦化項目位于資源富集的內蒙古自治區鄂爾多斯高原西部，西臨黃河，東靠千里山，自營鐵路專運線在烏海北站與包蘭鐵路接軌。為國務院直屬特大型企業——神華集團調整產業結構、構建煤焦化板塊、調整和優化資本結構的重點項目。

　　該項目在設計之初，投資方通過兩年多的調研，跑遍了各大煤炭科研院所及科研機構，考察了當時國內尚在試驗階段的搗固煉焦工藝，做了上百次配煤試驗，獲得了成功。最后，他們使用煤巖綜合技術指導配煤，充分利用部分劣質煉焦煤和非煉焦煤，進行多種配方的煉焦試驗，成功地生產出符合甚至優于國家標準和用戶要求的二級冶金焦。從此，內蒙古自治區使用地方煤種采用搗固工藝生產二級以上冶金焦的歷史空白被這個項目填寫了。

　　據了解，創下了國內同類型企業建設速度最快、質量最優、投資最省、效益最佳的領先水平，在國內乃至國際同行業中創造了奇跡。也使烏海的煤炭資源炙手可熱。

　　同樣，該項目在設計過程中，為了保證煤化一期焦化裝置的用電的連續性、安全性及可靠性，如何選擇低壓配電系統的方案及進線側主開關顯得尤為重要，因為它是用電的連續性、安全性及可靠性的保證。

　　該項目涉及到雙電源切換裝置20臺，如果在保證技術性能和質量的基礎上，最大效益地利用場地、降低投資，也是在選型上需要考慮的問題。為此用戶與相關設計院的工程師為項目的各種方案進行了充分細致的分析探討。

　　一、 低壓配電系統方案的比較

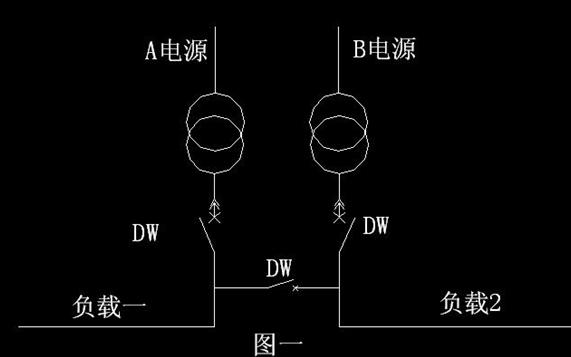

　　1.傳統的兩進線一母聯(見示意圖一)

　　這是傳統的一種方案，一般采取三臺具有選擇性保護的智能式框架斷路器，在兩路電源的主回路上，分別有一臺智能式框架斷路器，而在它們中間的母聯上還有一臺智能式框架斷路器(或者非選擇型斷路器)，從而實現負載的安全供電。

　　但是這個方案主要存在的問題有：

　　(1) 它的最大的缺點是沒有過壓保護及不能自動投切，需人工手動切換，即使人工24小時值守，對故障的處理反應遲緩。

　　(2) 用于安裝斷路器的配電柜需三面，占位面積大，對空間的要求高。

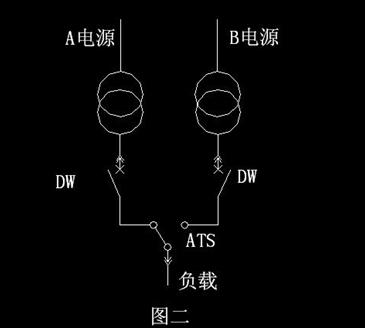

　　2.兩進線加PC型ATS (見示意圖二)

　　滿足該方案需二臺具有選擇性保護的智能式框架斷路器，外加一臺PC型自動轉換開關(ATS)，在方案中的兩路電源的主回路上，分別有一臺智能式框架斷路器，然后他們的下端分別接于ATS的兩個進線側，從而構成一個能在電壓出現問題時，自動切換的供電系統。

　　該方案的主要問題有：

　　(1) 同樣用于安裝斷路器及PC型ATS的配電柜需三面，占位面積大，

　　(2) 該方案雖能自動投切，但有安全隱患，即當供電斷路器因負載出現過電流故障而脫扣跳閘時，PC型ATS還會帶已故障負載自動投切，造成過流故障重合。若要解決該問題，勢必加大投資。

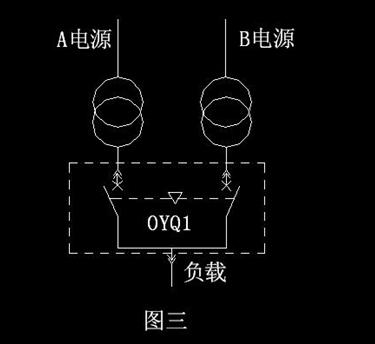

　　3.OYQ1方案(見示意圖三)

　　最后，經過多方對比，全部20臺選擇了OYQ1產品。

　　OYQ1系列雙萬能斷路器一體式自動轉換開關具有兩臺智能式框架斷路器的所有過電流保護功能，能實現上下級選擇性配合，是一臺多功能、多控制模式的智能型自動轉換開關。采取該方案的系統具有以下的熱點：

　　(1)當供電這一路斷路器因負載出現過電流故障而脫扣跳閘時，二次投切回路電路封鎖，開關不投切，系統報警。只有在排除故障，按動復位鍵后，轉換開關又開始投入正常運行。

　　(2)采用該方案只需一臺OYQ1，安裝OYQ1的配電柜只需一面。

　　(3)具備自動、手動切換模式，切換動作時間短;

　　從上述3種低壓配電系統方案的比較，不難得出以下結論：OYQ1方案的優勢明顯。

　　二、 OYQ1產品的特點

　　通過實際的選型對比和應用，同時也根據一些專家的意見，該產品還具有以下特點：

　　1、大大減少了采購配電柜及主開關的數量和配電間的占位面積;

　　2、同時也極大地減少了投入運行后的維護、檢修的人力物力的支出;

　　3、簡化了二次控制回路(OYQ1只需分別接入A、B兩路四條控制電源線及可投入正常運行);

　　4、OYQ1具備自動、手動切換模式，切換動作時間短(60~80ms);

　　5、OYQ1具備自投自復、自投不自復互為備用及發電機/負荷卸載3種控制模式，能滿足用戶的各種工況;

　　6、兼有上下級選擇性配合，四段過電流負載保護功能，滿足配電系統供電的連續性、安全性及可靠性。

　　該項目的20套低壓配電系統自08年8月運行以來，在上海歐雅斯電氣有限公司熱情、周到、貼心的服務與指導下，運行正常高效可靠，深得用戶的信賴與好評!

　　注：欲了解OYQ1系列雙萬能斷路器一體式自動轉換開關有關的產品性能特點、技術參數、安裝外形尺寸等詳細信息，可登陸上海歐雅斯電氣有限公司網站，網址：www.oyas.com.cn 或參見電世界期刊2009年第六期的相關專家文章。
