0 引 言
在中性點不接地系統中,當某相發生接地故障時不形成短路,只是經過線路對地電容形成容性電流通道,故障電流很小,不要求保護裝置動作,允許系統繼續運行1～2 h[ 1 ] 。但是這種情況可能引起故障性質的變化。如當用戶電氣設備事故波及到配電線路,造成全線路停電時,同一線路的其他用戶也可能發生連帶停電,從而引發大面積停電事故。
據某供電局統計,該局過去幾年的事故中用戶事故占全部事故的30% ～50%。如果用戶在其進戶線(分界點處)設置具有SOG功能的智能型線路保護開關,就可以防止用戶事故波及到電力公司的配網主線路,從而提高供電可靠性。針對中國電網的實際情況,在分支線和城網與農網的分界點也可以考慮安裝這種保護開關。
具有防止上述波及事故發生的開關可稱為SOG功能的智能型線路保護開關?？紤]到實際線路運行協調性,以及制造成本、運行成本和用戶廠區事故的種類,該型開關一般為負荷開關,它是介于斷路器和隔離開關之間的一種開關電器,發生短路事故時沒有斷開短路電流的能力。負荷開關的結構比斷路器簡單,具有簡單的滅弧裝置,與斷路器的主要區別在于其不能開斷短路電流。目前負荷開關通常與高壓熔斷器串聯組合使用,應用于功率不大或不太重要的場所,從而代替價格昂貴的斷路器與保護組合使用,降低配電裝置的成本,而且其操作和維護也較簡單。負荷開關以其較低的成本、優越的性能、簡單的維護與操作等優勢, 在城市配網高壓柜中的應用比重越來越大[ 2 ] 。
1 SOG主要功能
1. 1 SOG保護開關相關概念
SOG智能型線路保護開關是指具有記憶過電流等待分閘,接地自動分閘功能,可有效防止停電區域擴大的負荷開關裝置。即當負荷開關裝置檢測到過電流后做好分閘準備,一旦線路失壓后開關裝置才進行分閘動作。
該開關是在發生事故時,為了將事故的影響限制到最小范圍而使用的,因此應具有迅速、準確判斷事故地點并進行選擇開斷的能力。
發生接地事故時立即斷開,發生超過閉鎖電流(短路事故電流)的事故時,先將開關閉鎖,等電源側(變電所)的斷路器動作線路停電后自動斷開開關,保證變電站斷路器的一次重合成功,這種功能稱為SOG動作。根據事故內容進行跳閘動作為:
(1)發生接地事故, SOG負荷開關通常在1 s以?xún)?nèi)分閘。
(2)發生短路事故時,先由變電站斷路器跳閘,高壓線路失電, SOG負荷開關的控制電源消失后開關分閘(不能開斷短路電) 。
(3)當同時發生接地事故和短路事故時,優先進行短路事故的處理。
1. 2 SOG的作用
(1) SOG智能型線路保護開關能自動隔離事故區域,縮小停電范圍,有效保護干線不受事故影響。當用戶發生接地事故時,通過SOG負荷開關自動分閘及時將事故區域與支干線隔離。當用戶發生短路事故時,通過SOG負荷開關與上級斷路器(重合器)的動作整定時間的配合,在重合器重合恢復送電之前SOG負荷開關分閘。
(2)明確配電網絡的責任分界點。通過安裝在用戶進線側或城鄉結合部,有效區分責任區域。
(3)構成一個投資小、結構簡單且可靠性高的簡易智能配電系統。
2 檢出原理

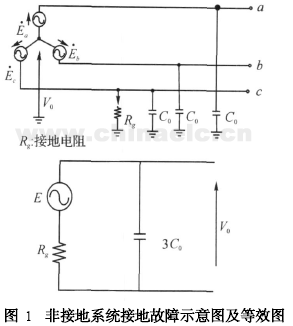

配電線路發生單相接地時,會產生接地電流(零序電流) ,在不接地系統里其回返路徑如圖1所示,其大小由配電線路的對地電容決定[ 3 ] 。
2. 1 無方向性開關

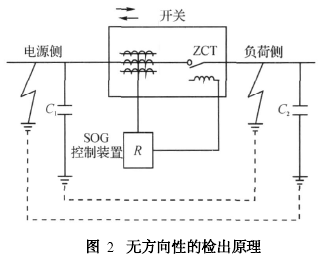

在配網線路上設置SOG智能型線路保護開關,通過內部裝有的ZCT來測量零序電流的大小,即可檢出接地事故。這種方式,因?yàn)閮H僅測量零序電流的大小,而不測量起流向的方式稱為無方向性方式,其檢出原理如圖2所示。
負荷側電纜較短的情況下,只檢測零序電流也可一定程度上檢出配電線路的接地故障,盡管在判斷事故區間時會遇到問題,無方向性還是可以滿足要求的[ 4 ] 。但是當電纜較長(尤其安裝在支線上)時,在電源側發生接地事故所流過開關的零序電流也有可能大于SOG控制裝置的動作電流整定值,無方向性就有誤動作的可能。

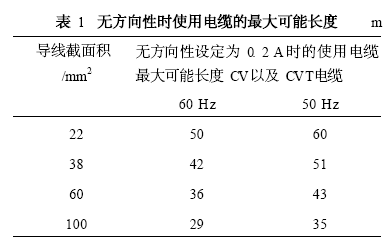

無方向性開關時電纜的最長使用長度如表1所示。此表是根據7. 2 kV進行計算的,在12 kV系統中由于電壓升高,也因?yàn)榻^緣厚度的增加而使得電容量增加,最大可使用電纜長度會遠遠小于這個長度。此時就有必要同時測量零序電流和零序電壓的方向性方式。
注: ①表中所列長度是根據頻率計算( 7. 2 kV,中性點不接地系統) ,乘以安全系數所得; ②表中的長度是整定值為0. 2 A的情況,提高額定值時,新整定值與0. 2 A之比乘以上述長度即為新最大長度。
2. 2 有方向性開關

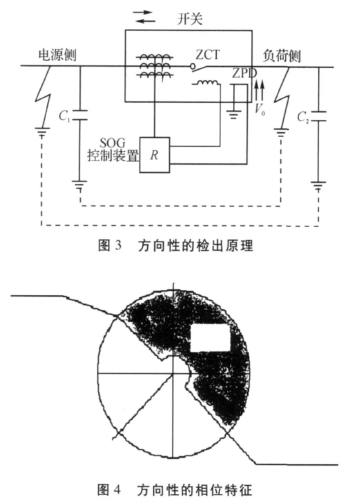

有方向性SOG智能型線路保護開關是將零序電流與零序電壓相結合,來檢出事故區間,其檢出原理如圖3所示。通過高精度ZCT和ZPD來測量計算零序電流和零序電壓之間的相位即可判斷事故是在用戶側還是在電源側。一般情況下的相位特性如圖4所示。

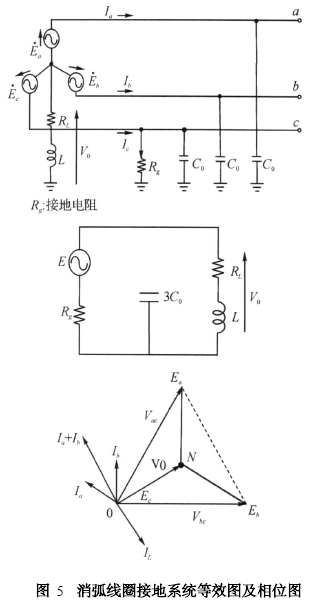

對于中性點采用消弧線圈接地的配電系統,通過調整相位特性同樣能檢出接地事故的區域[ 5 ] (見圖5) 。
圖5中I0 是Ia + Ib 與IL 合成而成。故障點在開關前和開關后的I0 的方向是相反的。
考慮到在計算負荷側接地事故的零相電壓V0 和零相電流I0 的相位差時的誤差以及安全裕量,在假設補償電抗是以5%的過補償運用的情況下,相位差區域也僅在超前120°至滯后60°(零相電壓V0 為基準)范圍內。
在超過5%過補償系統運行的場合,只要適當調整相位差判定區域即可解決問題。
3 SOG智能型線路保護開關的特點
3. 1 SOG負荷開關優點
3. 1. 1 異相同時接地時的對應功能
在負荷開關中采用3CT內置的方式,分別檢測三相的過電電流,避免了2CT方式的危險性。例如當B相接地和C相接地同時發生時,雖然B相和C相分別接地,但通過大地形成了一個短路回路,線路中產生過電流(短路電流) 。在這種情況下,用2CT的方式,不能檢測出無CT相的短路電流,只能通過ZCT檢測出接地電流。系統判斷為接地故障(實為短路故障) ,開關開放,發生開斷短路電流的危險事故。
所以使用SOG智能型線路保護開關能避免2CT產生的誤判斷事故,確保判斷故障性質的正確性。即使在干線分支較多,發生異相同時接地的可能性高的區域也能安全使用,提高開關使用的可靠性。
3. 1. 2 判斷接地電流方向性的功能
通常情況下SOG能檢測出開關負荷側的接地故障。而當開關負荷側的電纜線較長,有較大的對地電容的時候,如果在開關的電源側發生接地事故,開關有可能會進行不必要的跳閘動作(需要切斷開關用戶側的接地故障,可是在電源側發生接地故障時卻跳了閘) 。
為此,對接地電流的方向進行判定,防止開關進行這種誤動作,如圖6所示。
圖6
過去的產品是根據檢測出的電流值的大小來判斷電流的方向性。但由于線路受到的干擾情況以及接地點的情況不同,經常有誤動作的發生。通過對ZPD的V0 和ZCT的I0 的相位差進行檢測,無論在什么情況下都能判斷出接地電流的方向。
3. 1. 3 ZCT傳感器的電流檢測特性
由于非接地系統的接地故障事故在初期階段故障電流比較微小,難以準確檢測。長期帶故障運行會造成重大短路事故,給供電生產帶來極大的影響[ 6 ] 。所以為了盡早發現事故預兆,就必須提高檢測的靈敏度和精度。這里采用一種高精度高性能的ZCT內置在SOG開關內,此ZCT具有極大的動態范圍,擁有幾微安至700 A的動態變化范圍特性,即使流過700 A以上大電流時,殘留特性的輸出只有150 mA以下的微弱電流,這為準確判斷故障現象提供了可靠的保證。
3. 1. 4 零序電流和零序電壓同時測量
同時測量零序電流和零序電壓,將零序電流和零序電壓的大小與其相角相結合來判斷接地事故發生的位置,采用零序電流方向檢測方式提高檢測可靠性,避免單一使用零序電流大小判斷方式所帶來誤動作的可能性。
采用SF6氣體絕緣的負荷開關,具有體積小、重量輕(約85 kg) 、開斷性能優異等優點。同時為了提高開關的耐腐蝕性和內部氣體泄漏,采用高級海軍不銹鋼,保證焊接部高密封性和長期可靠性。
3. 2 方向性SOG控制裝置特點
3. 2. 1 自我診斷功能
SOG控制裝置能進行過電流、零相電流、零相電壓檢出電路有無異常的判斷,具有出現異常時異常顯示燈(紅色LED)燈亮的自我診斷功能。若沒有異?？蛇B續間隔12 h進行自我診斷。當顯示燈在顯示異常時,由于自我診斷為異常8 s后會進行再次診斷,如果再次診斷為正常結果時,自我診斷顯示燈就會熄滅返回通常監視。
這樣定期診斷開關的跳閘回路和SOG控制裝置本身的檢出回路,一旦發生異常時報警顯示燈點亮以及報警節點動作輸出,便于維修人員及時處理。
3. 2. 2 動作狀態顯示
通過磁性顯示器顯示接地或短路故障發生跳閘的情況。即使在停電狀態時,磁性顯示器能維持原先動作狀態,便于維護人員判斷事故原因。
3. 2. 3 測試按鈕
備有接地事故、短路事故動作檢測按鈕。通過按鈕可以檢測開關在接地或短路時跳閘動作情況。
3. 2. 4 報警輸出
備有自我診斷異常,過電流(短路) OC或接地電流(GR)動作的報警接點輸出。還可以通過與通訊單元配合將動作情況和開關狀態信息發送出去,通知維修人員及時維修。
3. 3 與變電所斷路器的配合
在配電系統中,合、分負荷電流是經常的操作,而開斷短路電流卻極少發生。斷路器參數的確定和結構的設計制造均按條件最苛刻卻又極少發生的短路保護的要求進行,因而造價昂貴。用負荷開關來完成大量發生的負荷電流的分、合操作,而用高壓限流熔斷器來對極少發生的短路起保護作用,很好地解決了矛盾,既可省去對復雜、昂貴的斷路器的要求,又可滿足實際的需要[ 7 ] 。
SOG智能型線路保護開關設置在責任分界點,當用戶側發生接地事故時,將事故點及時從配電線路上隔離,從而使配電線路不停電。因此,當負荷側發生接地事故時,必須優先于變電所斷路器動作之前進行跳閘;而當負荷側發生短路事故時,通過變電所的斷路器跳閘線路失壓期間(重合之前) , SOG智能型線路保護開關進行分閘,保證重合成功。通過與斷路器的配合達到隔離故障區域減少停電面積的目的。
通過使用SOG智能型線路保護開關可以用較小的投資構成一個結構簡單而且可靠性高的簡易配電自動化系統。
4 結 語
SOG智能型線路保護開關能迅速判斷接地故障地點(負荷側和電源側)以及短路故障,并能準確地進行相應的分閘操作和開關操作,從而有效縮小和控制事故范圍,因此廣泛應用于配電系統中。同時SOG智能型保護開關能與上級變電所斷路器配合,構成一個簡易配電自動化系統。在配網主線和用戶的分界點、分支線、城網和農網的分界點等處安裝具有SOG智能型線路保護功能的開關,對于減少事故時的影響范圍,提高供電可靠性具有重要的意義。
