1.引言

　　時間繼電器隸屬低壓電器范疇，如按分類應歸入低壓電器機電式控制電器類，是自動控制系統中常用的一種機床電器。就其發展史可追溯到70年代，由原傳統的電動式時間繼電器或用RC充電電路以及單結晶體管所完成的延時觸發時間控制電路，至今已發展到廣泛使用通用的CMOS集成電路以及用專用延時集成芯片組成的多延時功能(通電延時、接通延時、斷電延時、斷開延時、往復延時、間隔定時等)、多設定方式(電位器設定、數字撥碼開關、按鍵等)、多時基選擇(0.01s、1s、1m、1h等)、多工作模式、LED顯示的時間繼電器。由于其具有延時精度高、延時范圍廣、在延時過程中延時顯示直觀等諸多優點，是傳統時間繼電器所不能比擬的，故在現今自動控制領域里已基本取代傳統的時間繼電器。

　　國內雖然時間控制器起步較晚，但在時間繼電器領域也有了長足的發展，近幾年隨著我國電子技術的不斷發展和國內專用時間繼電器芯片的大量研發及應用，在很大程度上使國內的時間繼電器無論外觀以及產品性能上都有較大的發展。尤其在專用芯片的基礎上又采用了芯片掩膜技術，將繼電器的核心部分掩膜在印制電路板上，使時間繼電器從LED數碼顯示改為L(zhǎng)CD液晶顯示，再加上普遍采用SMD貼片電子元器件，使產品外觀體積更趨小型化，產品性能更加穩定，用戶在使用時可通過面板外設的撥碼或功能按鍵進行時間或控制方式的預置，從具體使用上有些產品基本上可與國外產品進行等同互換。

　　綜上所述，時間繼電器是一種其延時功能由電子線路來實現的控制器。可廣泛適用于自控電路中作時間控制及指示用。

　　2.典型時間繼電器線路

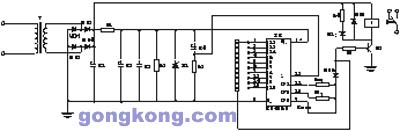

　　圖1 通用CMOS電路構成的電路

　　原理分析:

　　該延時電路的核心IC是由14位二進制串行計數器/分頻器構成，IC內部由振蕩器和14級分頻器組成，振蕩器部分可由電阻Rt和電容Cr構成振蕩器，產生固定的振蕩頻率,主振產生的矩形波可進入14級分頻器，并通過10個輸出端得到不同的分頻系數(分頻最小可得到16分頻Q4，最大可得到16384分頻Q14)，便可得到所需的定時控制。待分頻延時到達后，輸出端的高電平使驅動電路三極管導通工作，從而使執行繼電器工作，相應的延時觸點對所需外圍線路進行定時控制，IC振蕩也隨輸出的高電平經V6使之停振。發光管V1也隨繼電器同時工作，起到延時到達指示。

　　集成的公共清零端Cr(12腳)在電路上電的同時由C4、R3組成的 微分電路上產生瞬間尖脈沖，使計數器的輸出端復位清零，并同時使振蕩停振。待上電瞬間結束后，振蕩器開始振蕩工作，電路即進入分頻延時工作狀態。

　　振蕩器參數設置

　　振蕩頻率f 與RC有以下近似關系f=1/2.2Rt•Cr(Vdd=10V)。如考慮振蕩器的穩定性，減少由于器件參數的差異而引起的振蕩周期的變化Rs>Rt(Rs=10Rt時，振蕩周期基本上不隨Vdd的變化而變化)為保證振蕩能可靠起振。在選擇Rt與Ct時應注意其條件，Rt>1KΩ•Cr>1000Pf，否則很難保證振蕩電路可靠起振。

　　在實際使用的時間繼電器，往往需要控制時間連續可調，為保證時間可調，則振蕩回路Rt可選擇線性較好X型可調電位器。延時電容可選擇穩定性好的CBB聚丙烯電容，時間繼電器標牌延時刻度可根據所選擇的可調電位器機械行程的偏轉角度來定，從而使設定時間值(標牌刻度示值)與實際延時值相吻合，以減少整定誤差。

　　譬如要設置10s，可將Rt選擇，1MΩ可調電位器，Ct可選擇104 pF，輸出分頻端從15腳Q10引出，則最大

　　延時值為11S，因集成是在時鐘脈沖下降沿的作用下作增量計數，則最大延時時間Tmax=2 n-1 • t= 2 10-1 •2•2• RtCt= 2 9 •2•2• 106×104×10-12 =11s。

　　當4060集成振蕩器部分也可配晶振，使之構成典型的晶體振蕩器，在此就不多加贅述。

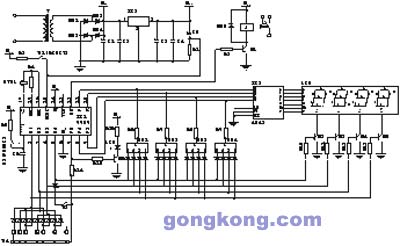

　　圖2 時間專用芯片構成的電路

　　該專用芯片采用CMOS工藝，具有微功耗，抗干擾能力強(內部采用硬件編程)，外配石英振蕩器，多種時基選擇，具有通電延時和間隔定時兩種工作模式。四位延時整定，具有BCD碼輸出，可配譯碼器LED數碼管驅動顯示延時時間。具有延時精度高、顯示直觀、延時整定方便等優點?，F(xiàn)有逐步替代常規的CMOS計時分頻集成電路的趨勢。

　　在專用芯片OSC1、OSC2、OSC3外接晶振以及電阻構成并聯晶體振蕩器產生32768Hz主脈沖，主脈沖分別進入芯片內置的時序電路和分頻器時基選擇電路，使之產生時序脈沖，并在P1、P2、P3、P4輸出BCD碼，P5產生相應的秒脈沖。P5產生的秒脈沖在配相應的元器件后可反映時間繼電器的工作狀態，當延時來到時，秒脈沖可使線路的LED發光管處于閃爍狀態，待延時到達后，LED為常亮狀態，而在此時，D1、D2、D3、D4產生位置顯示掃描脈沖以及時基脈沖。

　　時間設置可通過SA1、SA2、SA3、SA4撥碼開關進行個、十、百、千的“8、4、2、1”設定至芯片寄存器中，以備在芯片內部比較電路中進行比較。K3與K4分別可設定工作模式和時基選擇，并將設定輸入到芯片內部工作模式寄存器和時基寄存器中，在芯片外部配相應的電源和7段鎖存譯碼驅動器，則可顯示延時值。當延時顯示值與撥碼設定值相吻合后，芯片內部所設定的比較電路工作使芯片12端OUT輸出高電平來驅動三極管V1導通，從而使執行繼電器吸合工作，延時觸頭對外圍線路進行控制。

　　另外，該專用芯片有7種時基供選擇，分別由D1、D2、D3與P5構成相應的二進制碼來進行設定。設定選擇時基可用符合下述二進制碼的特制撥碼開關完成，以方便用戶的時基選擇。如用戶有特殊需求，片1腳GATE還具有累加計時功能，1腳在低電平時分頻器連續工作，當接入高電平時計數器分頻器暫停工作。當外接2變成低電平后，計時顯示又可在原計時顯示基礎上累加計時，從而可實現累加計時功能。在工作原理圖中開關K2可實現此功能。

　　K3為工作模式選擇，當K3接通時，時間繼電器的工作模式為間隔定時，也就是當時間繼電器接通工作電源后，芯片OUT輸出端先輸出高電平，致使內部執行繼電器工作，待所設定的延時到達后OUT無高電平輸出，執行繼電器釋放;如K3不接通，時間繼電器為常規的通電延時型，

　　工作狀態與間隔定時相反。

　　總之，針對時間繼電器的工作特點而研制的時間專用芯片有其多時基選擇、時間預置方便、顯示直觀、時間整定誤差小等優點，是常規的CMOS計數分頻集成電路無法來實現的。

　　3.典型應用控制線路分析

　　在常規Y-△的電動機控制線路中，時間繼電器的延時控制使電機在Y形啟動切換至△形運行起到有效的控制。

　　按下Y-△控制回路啟動按鈕SB2，時間繼電器KT得電，在得電的同時KT的瞬動觸點對SB2形成自鎖，KM3接觸器線圈得電，KM3主觸頭閉合，其常開輔助觸頭閉合，主回路KM1接觸器得電，主回路接通;KM3常閉輔助觸頭斷開，確保接觸器KM3工作時，KM2不能投入工作，此時電動機處于Y形啟動狀態。
