CJ系列交流接觸器以?xún)r(jià)格便宜及使用壽命長的優勢，廣泛應用于低壓配電，但在運行當中電能損耗大，噪音大，并且經常燒毀線圈。本文針對交流接觸器運行噪聲大，耗電高，線圈鐵心運行溫度高，易燒毀的難題，設計了一款適合CJ系列交流接觸器的節電器，主要是采用單片機PICl2F508控制可控硅的導通角，也就是控制加在負載(交流接觸器線圈)上的電壓波形，從而實現交流接觸器的大電流直流吸合，低壓小電流維持運行，達到無聲節能的目的。

　　1 、電路工作原理

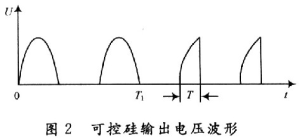

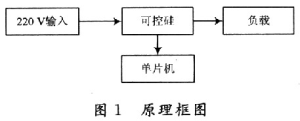

　　圖1是交流接觸器的原理框圖，主要由220 V交流電輸入、可控硅、單片機控制電路和負載等組成。單片機控制電路主要是控制可控硅的導通時間。最終加在負載(交流接觸器線圈)上的電壓波形如圖2所示。

　　在t=0～T1期間，可控硅的導通角是180°，加在交流接觸器線圈上的電壓波形是脈動的直流正弦半波，線圈獲得大電流，接觸器吸合。當t>T1后，通過單片機控制可控硅的導通時間為時間很短的T，加在交流接觸器線圈上的電壓波形是直流窄脈沖波，剛好能使接觸器維持在吸合狀態。實踐證明，T1取60 ms就能使接觸器可靠地吸合;T取2 ms，就能使接觸器可靠地維持在吸合狀態。通過單片機，能夠精確地控制時間T1和T。
