就應用而言，經過數十年的發展，綜合布線系統從技術、產品已經達到成熟，并擁有了包含非屏蔽布線系統、屏蔽布線系統和光纖布線系統在內的多介質高速傳輸能力，為計算機、通信和控制領域及各行各業提供了物理傳輸層面上的支持。隨著智能建筑各系統逐漸走向網絡化，綜合布線系統的應用領域還將進一步延伸和擴大。本文將對非屏蔽系統和屏蔽系統的應用進行簡單的對比，僅供讀者參考。

　　1．常見對絞電纜的種類

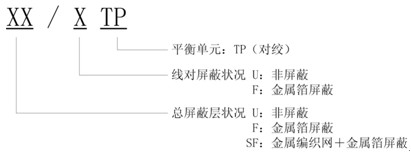

　　在頒布的中國布線標準（GB 50311-2007）中規定了屏蔽電纜類型的表示方法，具體如下：

　　其中，金屬箔一般為鋁箔。金屬編織網一般為銅編織網。

　　在命名規則中，非屏蔽對絞線與屏蔽對絞線是等同看待的，均使用“平衡線纜”來統稱所有的對絞線，而用不同的字母（U、F、S）去區分各種屏蔽類型。例如：U為非屏蔽、F為鋁箔屏蔽、S為絲網屏蔽，并使用“/”區分是在四對芯線外進行屏蔽，還是在每對芯線上進行屏蔽。
在ISO/IEC 11801-2002中，對5種常見的對絞電纜類型進行了命名規則：

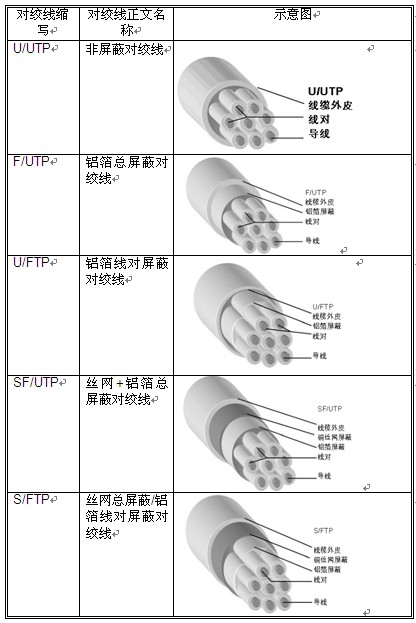

　　表1  5種在ISO 11801中圖示的對絞線

　　根據命名規則，還可以引導出其他一些類型的屏蔽對絞線。如：

　　F/FTP：鋁箔總屏蔽/鋁箔線對屏蔽對絞線

　　SF/FTP：絲網+鋁箔總屏蔽/鋁箔線對屏蔽對絞線

　　F2TP：可以歸入F/UTP對絞線之中，只是電纜的總屏蔽層具有兩層鋁箔，在兩層鋁箔之間設有金屬排流導體。

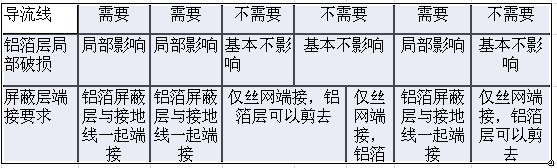

　　各種對絞線的主要屏蔽特性和應用帶寬如表2所示：

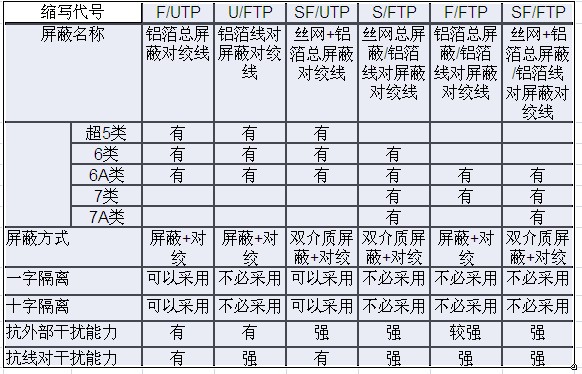

表2  屏蔽對絞電纜特性



　　2. 4對8芯對絞電纜徑統計表

　　表3是綜合布線工作組在2008年6月對主要綜合布線系統產品的纜徑統計（引自布線工作組網站），它有助于分析屏蔽對絞線的纜徑：

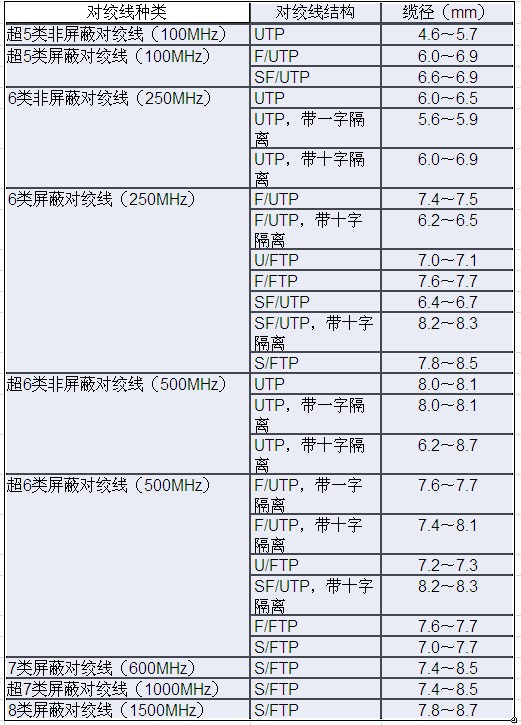

　　表3  主要對絞電纜的纜徑統計表

　　隨著產品傳輸帶寬的上升（6A類以上），屏蔽對絞電纜的纜徑上升速度明顯減慢，最終只是與其屏蔽結構存在著對應的關系，而與傳輸帶寬的關系相對較小。
