綜合布線系統是智能建筑及建筑群的重要基礎設施，一般由6 個部分組成，分別為工作區、水平區子系統、管理間、垂直干線子系統、設備間及建筑群子系統，一例成功的綜合布線系統，不單單設計非常重要，施工及后期的管理也相當重要。本文將介紹某園區綜合布線系統實施全過程（設計、施工與管理）的一些經驗教訓，與大家分享。

1 綜合布線系統設計

　　綜合布線系統設計對綜合布線的全過程起著關鍵性的作用，設計質量的好壞取決于三個因素，設計介入的時間、對用戶需求的了解和產品的選型定位。

1.1 設計介入的時間

　　一般綜合布線系統介入的時候，設計院或用戶已經指定了設備間（布線機房）、弱電豎井及管理間（弱電間）的物理位置，即建筑的施工圖設計已經完成。很多情況下這些物理位置設計的不合理直接影響綜合布線系統的造價，所以設計介入的時間非常重要。該園區在進行建筑初步設計的時候就引入了整個園區弱電系統的設計單位，對綜合布線系統進行了規劃設計，幫助用戶對設計院提出了設備間（布線機房）、管理間（弱電間）的位置和面積要求，并且該園區積極協調，將要求落實到建筑的施工圖上。設計單位還與園區室外管網設計單位對新區室外綜合布線系統路由進行了溝通設計，為下一步工作的展開奠定了堅實的基礎。

1.2 用戶需求的了解

　　用戶需求是綜合布線系統設計的基礎，如果不能充分理解客戶需求，布線系統設計就成了無源之水了。該園區用戶在建設初期提出了如下的綜合布線功能需求：

　　◆ 園區綜合布線系統能滿足業務計算機網絡、Internet 網絡、電話網絡需要；

　　◆ 業務計算機網絡的布線與Internet 網絡、電話系統的布線完全分開，分開的內容包括設備間（布線機房）分開，管理間（弱電間）盡量分開（如不能分開，業務網布線機柜與其他機柜間隔大于1m），橋架（垂直和水平）、管路、面板之間的間隔大于20cm；

　　◆ 業務計算機網絡的布線要求抗干擾；

　　◆ 主干的配置冗余備份，滿足將來擴展的需要；

　　◆ 業務網目前滿足千兆主干，百兆交換到桌面的網絡傳輸要求，將來能升級到萬兆主干，千兆交換到桌面的網絡傳輸水平；

　　◆ 電話網絡目前采用傳統的程控交換機系統實現模擬電話、數字電話，將來可以升級至IP 電話系統；
    ◆ Internet 網絡采用園區集中光纖接入，百兆交換到桌面的網絡傳輸標準。
    根據以上功能需求，設計單位對三者網絡逐一進行了分析，對于園區業務計算機網絡，目前綜合布線市場上屏蔽6 類、7 類以及光纖到桌面的方案均能滿足要求，考慮性價比等綜合因素，建議水平區子系統采用屏蔽6 類雙絞線，垂直干線子系統采用2 路6芯50/125μm（OM3）室內多模光纖，建筑群子系統采用2 路6 芯或12 芯9/125μm 室外單模光纖的布線方案。

　　當然，光憑以上用戶需求，設計單位還不能完成一個完整的綜合布線方案，還需跟用戶進行進一步的溝通，溝通內容包括：用戶業務網系統架構、程控交換機系統架構、Internet網系統架構以及準確的用戶點位表，這些能幫助設計單位準確定位園區主配線架、分配線架的合理位置，根據線纜的數量和距離合理設計管理間（弱電間）的數量和每個管理間（弱電間）的容量。設計單位還需要跟建筑設計單位進行溝通，溝通的內容包括：整個弱電系統橋架的分類，水平線纜、垂直主干和建筑群主干的路由、管路的敷設方式（明敷、暗敷等），這些能幫助設計單位繪出預埋管線圖，為施工的順利進行打下基礎。

1.3 產品的選型定位

　　根據以上用戶需求以及與設計院的溝通，設計單位認為該園區將使用到比較全的產品系列，包括面板、模塊、超5 類線纜、屏蔽6 類線纜、配線架、光纜、大對數電纜、跳線、防雷保安單元等，建議采用同一個品牌的布線產品。之所以使用同一品牌的布線產品是因?yàn)椴煌瑥S家生產的布線產品雖然在性能和質量上有些差異，比如有的廠家生產的網線質量比較好，有的廠家生產出來的網絡模塊比較好，但不是把那些“最好”的產品組合

　　起來進行布線就會達到最佳的效果，因?yàn)椴煌瑥S家的產品其內部材料的阻抗是不一樣的，阻抗的細微差別都可能對高速網絡的信號衰減產生很大的影響，從而影響整個網絡系統的通信質量。所以最好采用同一個廠家生產的網絡產品進行布線。

　　那如何選擇一家比較好的產品？筆者認為看廠商提供的產品手冊意義不大。廠商提供的產品手冊所提及的產品性能都為實驗室數據，現場參考價值不大。該園區用戶在綜合布線初步設計完成后對產品進行了招投標，在比較價格的同時搭建模擬環境對不同廠商的產品進行測試。模擬測試環境要求各廠商在相同的時間內將90m 超5 類線纜和屏蔽6 類線纜穿過1根有4 個直角彎的Φ20 的管路，然后由廠商布線工程師進行現場端接模塊、配線架和面板，最終由用戶使用FLUKE DTX1200 設備進行測試，結果可以考察兩方面內容：第一、廠商實力及對工程的重視程度，第二、實際的產品性能。在測試過程中，一些廠商暴露出了問題，工程師端接質量比較低，導致測試不通過，用戶對這些廠商在工程中如何指導施工隊布線產生了懷疑；還有些廠商端接一切正常，但測試就是沒有通過，用戶懷疑產品的質量有問題。最終用戶選擇了美國3M 布線產品，原因是其布線工程師在比較短的時間內完成端接，測試數據相當不錯，而且產品價格有優勢。

　　綜合布線設計單位經過提前介入、與用戶對需求的深入溝通、參與用戶的產品選型后對該園區進行了詳細設計，其中業務網的設計為：園區中心總配線架位于A 分區，與C 分區、E分區的分區總配線架之間采用兩路24 芯單模光纜進行連接，各分區總配線架到各區樓宇總配線架之間采用單路12 芯單模光纜進行連接，各棟樓宇內部的配線架之間采用8 芯多模光纜進行連接。系統拓?fù)鋱D，如圖1 所示。

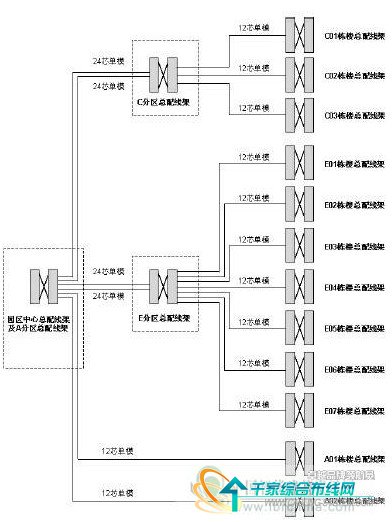

圖1 園區結構化屏蔽布線系統總


    語音與Internet 網的設計為：園區中心總配線架位于A 分區，與C 分區、E 分區的分區總配線架之間采用兩路12 芯單模光纜進行連接，各分區總配線架到各區樓宇總配線架之間采用室外大對數電纜進行連接，各棟樓宇內部的配線架之間采用室內大對數電纜進行連接，考慮到園區面積相大，采用室外大對數電纜的量又比較多，容易在雷雨季節受到感應雷的沖擊，在分區總配線架與該區樓宇總配線架之間室外大對數電纜的兩端設計了帶3M 防雷端子的配線架，以保護綜合布線系統中的模塊以及程控交換機系統設備，這是非常有特色的，且成本不高。系統拓?fù)鋱D，如圖2 所示。

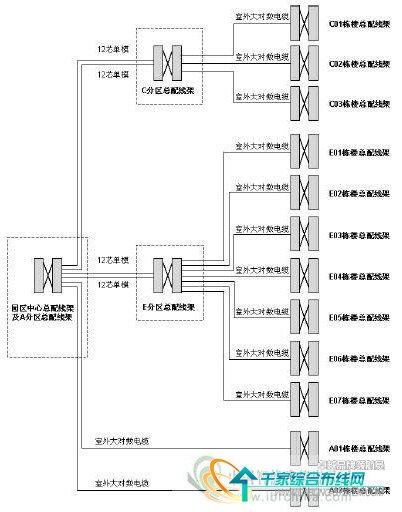

圖2 園區結構化非屏蔽布線系統總圖


2 綜合布線系統施工

　　一例成功的綜合布線系統不光需要前瞻性的設計，施工的好壞也是重要因素。決定綜合布線系統施工好壞的因素主要包括四方面：機柜及標簽的設計、產品廠商的技術支持、線纜敷設與系統的端接質量（施工隊素質）、與安裝公司等單位的配合。

2.1 機柜及標簽的設計

　　綜合布線系統的施工圖一般由系統圖和平面布置圖組成，布線施工隊伍在進駐現場后第一件事情就應該是跟系統設計人員、業主就機柜內布置和標簽展開深化設計，依據此設計，施工隊伍就能組織施工的先后順序，保證線纜在水平橋架、垂直橋架內層次分明不交叉，保證系統的美觀。

2.2 產品廠商的技術支持

　　在參與整個綜合布線系統工程的單位之中，產品廠商對產品特性最為了解，他們知道如何實施可以使產品的性能發揮到極致，所以整個工程廠商的參與程度直接影響到實施的效果。在該園區綜合布線系統的施工過程中，3M 中國公司派駐專門的技術工程師到現場進行指導，前期對施工人員進行了多次輔導，手把手培訓模塊的端接，指導工人穿線并進行抽查測試，及時發現問題并指導整改，使得整個工程屏蔽6 類線的測試一次性通過率達到95％以上，測試數據相當?shù)暮谩?/P>

2.3 線纜敷設與系統的端接質量（施工隊素質）

　　綜合布線系統是技術活不是體力活，施工隊伍的素質直接影響到布線的成本和質量。施工隊進入現場后，首先需要對線纜敷設進行計算，充分利用每箱線量，減少不能使用的余線數量，從而減少成本。施工隊伍要充分了解測試參數的含義以及施工中的諸多環節對測試參數的影響，以便保證在線纜敷設、模塊端接的質量。

2.4 與安裝公司等單位的配合

　　綜合布線施工的質量還與一些協作單位如安裝公司的配合程度有密切關系，很多工程的橋架管線工程由安裝公司完成，布管的質量、過路盒蓋板的安裝都關系到布線的質量。舉兩個例子，第一，25 的管子本來要敷設兩根線纜，但是安裝公司在管子90°彎時質量不過關，2 根線纜敷設非常緊，影響測試數據；第二，安裝公司在封過路盒蓋板時不認真，螺絲將線纜打穿割斷，影響線纜使用。所以說在綜合布線施工期間，與安裝公司等單位的協作是非常重要的。

3 綜合布線的管理

　　隨著網絡技術的發展，網管人員可以通過一些軟件工具做到對網絡設備、服務器等的監控和管理，但還會遇到以下問題：①網絡出現故障，不能迅速找出故障點所處的物理位置以及整條鏈路的情況；②網絡系統端口經常變更但文檔管理跟不上；③網管人員變更后，接手人員工作困難。所以高質量的綜合布線系統工程必須與高質量的管理系統進行匹配，網絡管理才能變得非常輕松。

　　該園區信息中心與綜合布線系統實施單位配合開發了一套基于SQL SERVER 平臺的網絡維護管理軟件，將綜合布線涉及的所有信息包括系統圖、機柜圖、編號原則、編號位置、電子圖紙、測試報告等與網絡管理的所有信息與相關人員所處部門進行溝通，當網管人員遇到故障時，不用翻圖紙，只需要輸入任何一個相關信息，與之相關的圖紙與信息點信息可以立刻一目了然。這個網絡管理軟件大大提高了網管人員的工作效率，徹底解決了網管人員的后顧之憂。

　　以上是我從三個方面闡述的某園區綜合布線系統實施過程中的一些經驗，供大家參考。
