由上海前所光電科技有限公司生產的光纖光柵在線測溫系統在貴州省石佛洞變電站得到了應用，該變電站10kV、35kV開關室共計12面35kV開關柜和19面10kV開關柜，通過在每面開關柜的6個靜觸頭設置光纖光柵溫度傳感器，實現對31面開關柜觸頭溫度變化實時在線監測。該系統的主要設備包括：186只QST200光纖光柵溫度傳感器、1臺QSA01-16光纖傳感分析儀、1臺工業控制主機。

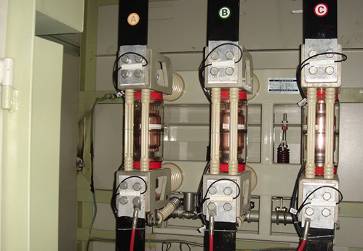

　　安裝在每面開關柜內的6只QST200光纖光柵溫度傳感器通過1只QSC01-06光分路器按照星形方式并接在一根光纖上，引出到開關柜下面的電纜溝內;每兩面開關柜引出的2根光纖在電纜溝內通過1只QSC01-02光分路器匯接到傳輸主光纜中的一根光纖上，因此，選用單模16芯無金屬光纜作為傳輸主光纜。QSA01-16光纖傳感分析儀放置在主控制室，通過16芯傳輸主光纜實現對2.2km外10kV、35kV開關室內186只QST200光纖光柵溫度傳感器溫度數據的實時采集，溫度采集頻率可通過軟件設定，所有測溫點單次采集時間最短僅為0.04秒鐘。QSA01-16光纖傳感分析儀監測到的溫度數據通過10/100M以太網上傳給工業控制主機，由運行于工業控制主機的“前所光電光纖在線測溫分析軟件V1.0”實現所有測溫數據的采集、顯示、存儲及自動報警，該軟件基于“組態王Web版”開發，支持測溫信息電子地圖顯示、運行日志查詢、報表打印、多條件報警設定(高溫預警、高溫報警、溫升速率報警、區域溫差報警等)以及遠程Web訪問，一旦開關柜靜觸頭出現過溫過熱，可自動控制聲光報警器動作，并將相應的開關柜過溫過熱報警信息自動發送到管理人員的手機上。通信室與主控制室通過內部局域網連接，放置在通信室的后臺工作站可通過Web方式查看到開關室內31面開關柜觸頭溫度的運行狀態，包括當前溫度、實時溫度曲線、歷史溫度曲線、在線測溫系統的運行日志和管理維護信息。

　　目前，該系統已經正常運行了數月時間，并已經成功監測到1次因開關柜動觸點和靜觸點接觸不良而引起的溫度異常波動，并發出了報警信息。故障處理后，系統顯示該測點溫度恢復正常。本系統經受住了變電所實際環境的考驗，實踐證明其具備長期穩定的性能，能準確監測電力開關柜內溫度的變化情況，減少了變電站中因故障造成的損失。系統可與站內的管理網絡相連，實現信息的共享，提高了變電站的安全性和經濟性。
