一、選型必須遵守的基本原則
1.1 斷路器的額定電壓必須大于或等于線路的工作電壓。
負載或額定電源的電壓要大于或等于開關的額定電壓，因?yàn)檫@事關產品的安全性能。高于開關額定電壓的電壓有可能會使產品絕緣性能性能下降，存在事故隱。
1.2 斷路器的額定電流≥線路的負載電流。
負載的額定電流必須等于或小于開關的額定電流，一般情況下小于開關的額定電流，考慮到留有一定的裕度，一般選開關的額定電流比實際負載電流大20℅左右，不要選得太大，必須考慮過載保護及短路保護都能動作，選取過大的額定電流，過載保護失去作用，由于線路的粗細及長短關系，負載端的短路電流達不到瞬時脫扣器的整定動作值，從而使短路保護失效。
1.3 斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流。
線路中發生相線與相線或相線與中性線之間的短路電流是很大的，越是接近電源分配端的電流就越大，因?yàn)檎麄€(gè)短路回路的阻抗小。因此要求斷路器必須有一定的短路分?jǐn)嗄芰?，?dāng)短路分?jǐn)嗄芰Υ笥诨虻扔诰€路中可能出現的最大短路電流時，在瞬時脫扣器的作用下，開關能瞬時熄弧斷開。如開關的額定短路通斷能力≤線路中可能出現的最大短路電流因開關不能熄弧，由燃弧引起的過高溫度使觸點粘（短路）從而毀壞配電線路以致設備。
1.4 斷路器末端單相對地短路時能使選用B、C、D型瞬時脫扣器的開關動作，對于不同類型的負載（用電設備）選用不同的瞬時脫扣器和相應的電流等級的產品。
根據不同的負載設備選用不同類型的瞬時脫扣器和額定電流，B、C、D型瞬時脫扣器的使用對象前面有說明。選取額定電流及相應的瞬時脫扣器時必須考慮負載的額定電流及可能輸出的最大短路電流。當最大短路電流大于或等于B、C、D型瞬時脫扣器的整定動值時，短路保護才能起作用。
1.5 漏電斷路器的額定漏電動作電流必須≥2倍的線路業已存在的泄漏電流。
在配電線路中由于線路的絕緣電阻隨著時間的增長會下降及對地布線分布電容的存在，線路或多或少對地存在一定的泄漏電流，有的還比較大，因此在選取漏電斷路器的額定漏電動作電流必須大于
實際泄漏電流的兩倍才能保證開關不會誤動作，這也是與國家標準規定的額定漏電不動作電流為額定動作電流的一半是相符合的。
1.6 在裝漏電保護器之前必須搞清原有的供電保護型式，以便判斷是否可以直接安裝或需改動。
供電保護型式在前面已有詳細說明。在未安裝漏電斷路器之前，有些設備已采取一些供電保護型式，但是有一些保護型式如不改動是不適宜直接安裝漏電斷路器，否則會引起開關的誤動或拒動。具體使用將在后面案例中進行分析。
1.7 有進出線規定的產品必須嚴格按要求接線，進出線不可反接。
漏電斷路器必須按要求接線，否則會引起開關漏電保護功能的損壞，因漏電保護線路板的工作電源從開關的出線端引出，如采取反接線，則線路板的工作電源長期存在，一旦漏電保護動作，內部電磁脫扣線圈因長期通電而損壞（電磁脫扣線圈的設計為瞬時工作方式），漏電功能損壞。
二、四極斷路器的選用
1 根據供電系統的方式不同而決定是否選取擇四極斷路器 TN-C系統、N線與保護線PE線合二為一，考慮安全任可時候不允許斷開PEN線，因此絕對禁止使用四極斷路器，如下圖所示：
如安裝四極斷路器，在開關接通時整個設備能正常運行，三相設備外殼接PEN也無觸電危險，但當開關斷開時，PEN線被分成兩部分，單相設備的相線通過設備內部回路而到達斷開的PEN線上從而使用三相設備外殼帶電，造成觸電危險。所以這種供電方式不能裝四極漏電斷路器。
2 TT、TN-C-S 和TN-S系統可使用四極斷路器，以便在維修時保護使用者的安全，但是四極斷路器中的N極只能接N線而不能接PE線或PEN線，安裝位置分別如下圖所示，并可安裝相應的四極漏電斷路器。
3 裝設雙電源切換的場所
由于系統中所有中性線（N）是聯通的，為發確保被切換的電源開關（斷路器）檢修安全，必須采用四極斷路器將不同電源系統的N線斷開。
三、采用小型漏電斷路器的額定漏電電流的選擇

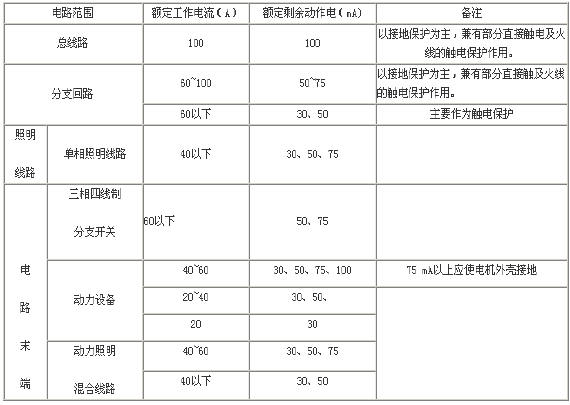

選擇如下表所示：
以上是選擇開關額定漏電動作電流的參考，根據線路客觀存在的泄漏電流靈活選擇，遵循選擇的基本原則。總線路的泄漏電流是各分支線路的泄漏電流之和，對于各分支的緩變的泄漏電流一般不會引起總線路開關的漏電斷路器的動作，因?yàn)榭偩€路額定漏電動作電流大于各分支的漏電斷路器額定漏電動作電流，又因是緩慢增加，必先使各支路漏電斷路器動作，不會使總線總線路的漏電斷路器動作，但對于人體觸電是一個突變量，通過人體的觸電電流是一個不確定量，可能大于總線路額定漏電動作電流，有可能使總線路漏電斷路器動作，各發生觸電的分支漏電斷路器反而不動作，因此總線路的漏電斷路器可根據實際情況選用S型 （延時型）進行分級保護，以避免影響總線路后的各分支線路。
四、斷路器的正常使用條件和安裝條件及非正常使用條件和安裝條件的使用
斷路器的正常使用條件和安裝條件如下：
1 周圍空氣的上限溫度不超過+40℃，下限不低于-5℃，24小時的平均值不超過+35℃
2 安裝地點的海拔不超過2000m
3 大氣條件：安裝地點的空氣濕度在最高溫度+40℃不超過50%，在較低的溫度下可以有較高的濕度，最濕月的的平均最大相對濕度為25℃，此時相對溫度不超過90%。
4 安裝類別為Ⅱ、Ⅲ級
5 污染等級為2級
6 安裝型式：采用標準導軌安裝
7 安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍，漏電斷路器一般應垂直安裝，手柄向上為電源接通位置，安裝處應無顯著沖擊和振動，無腐蝕性或爆炸性氣體存在。
以上是正常條件下的使用，但實際上我國有很多地方的的海拔高度不止2000m,大于2000m特別是高原地區如何選用漏電斷路器或斷路器？
首先必須清楚高原地區的特征：氣壓、溫度、濕度隨海拔的升高而降低，太陽的輻射隨海拔的升高而升高，因此高原地區使用斷路器必須注意以下三方面的影響：
1 必須提高產品的絕緣電阻和工頻耐用壓水平。
2 由于散熱條件差，熱動過載脫扣器要早動作，應作工作間距的調整。
3 由于高原地區空氣稀薄，熄滅電弧有一定困難，分?jǐn)嗄芰τ兴陆?，故?yīng)降容使用或采用更高一級的短路分?jǐn)嗄芰?jí)別的斷路器。
在實際選用斷路器時，參照上面幾點考慮選取合適的斷路器。
五、關于斷路器連接導線的截面積

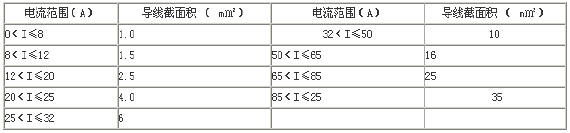

客戶用來連接斷路器的導線的截面積與斷路器進行溫升試驗的導線截面積應該是一致的，斷路器的接線端子也是按它的最大額定電流來設計的，按GB14048.1標準的規定，下表是斷路器的電流與其相適應的導線截面積的關系（導線是單芯聚氯乙烯（PVC）絕緣銅線）
有的用戶認為按表中方式選取導線會覺得浪費，銷售人員必須向用戶說明白，小型斷路器不僅僅是開關作用，它還具有過載、短路保護功能（漏電保護與線的粗細沒有多大的關系），要想實現過載、短路保護功能，一方面開關選型合理，另一方面線徑要符合試驗時的要求，盡可能一致，才能實現產品具有的基本功能。按要求選取，產品與出廠的性能將會更接近。關于產品的過載、短路保護功能與線徑的粗細的關系前面已有說明，請大家回顧前面。
六、斷路器的降容
斷路器在什么情況下應降容，小型斷路器整定基準溫度是＋30℃~＋35℃，當高于此范圍的溫度時，就需要降容。下面提供電流溫度關系表，給大家在銷售產品時，給用戶安裝時提供參考。

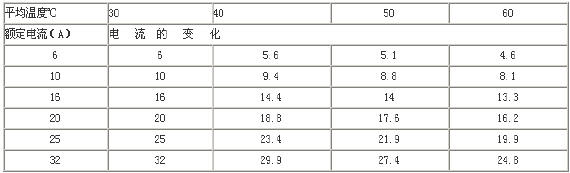

家用斷路器（DZ47）的電流與溫度關系
有些廠家進行試驗，這種家用斷路器安裝在封閉的小型箱柜內其降容系數可選取0.7~0.8,對于金屬外殼取0.8，對于全塑料防護外殼取0.7，可以保證安全使用。對于環境溫度變化達一定程度，又裝在封閉的箱子里，必須作二次降容，如32A的產品裝在環境溫度為40℃的封閉塑料防護殼內，則產品實際通過電流為：29.9×0.7=21A.
七、漏電保護器的運用
根據＜＜漏電保護器農村安裝運行規程＞＞（SD219-87）＜＜漏電動作電流保護器＞＞（GB6829）
?。迹际殖质诫妱?dòng)工具的管理、使用、檢查和維修安全技術規程＞＞（GB3787）等的精神，對漏電保護器的安裝范圍可作如下規定：
1 必須安裝漏電動作型保護器的場所和設備。
?。?）屬于Ⅰ類的移動式電氣功設備和手持式電動工具。
?。?）安裝在潮濕、強腐蝕性場所的電氣設備。
（3）建筑施工工地的電氣機械。
?。?）臨時用電的電氣設備。
?。?）賓館、飯店和招徒所客房?jī)?nèi)的插座回路。
?。?）機關、學校、企業、住宅等建軍筑的插座回路。
?。?）游泳池、噴水池、浴池的水中照明設備。
?。?）安裝在水中的供電線路和設備。
（9）醫院中直接接觸人體的醫用電氣設備。
（10）其它需要安裝安裝漏電保護器的場所和設備。
2 可不安裝漏電保護器的設備
（1）由安全電源供電的電氣設備。
