根據所選擇的電涌保護器和預期的環境影響，保護系統的電源和設備所需的保護措施被分為三級。分別對應國標GB50057-94(2000 版) 的耐沖擊過電壓類別的Ⅳ類6KV、Ⅲ類4KV、Ⅰ類1.5KV 的I 級（B）、II 級(C)、III 級（D）電涌保護器（SPD）。

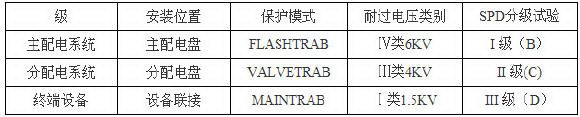

　　各級保護裝置在浪涌放電能力水平和保護級別上有所不同。在傳統的三級保護概念情況下，其結構如下：

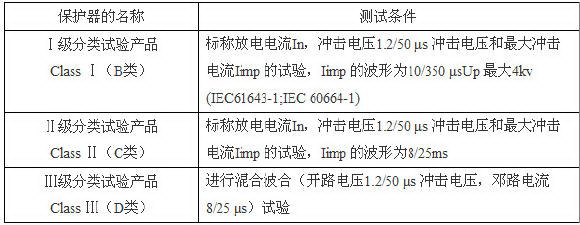

　　SPD的分級試驗：

模擬沖擊電流測試波形

　　IEC 標準1024 中10/350 波型被定義為雷擊電流波形，并且用于I 級（B）分級試驗產品的測試波形。8/20 波型定義為開關電磁脈沖的波形，并用于II 級（C）分級試驗產品的測試波形。在同等幅值時兩種沖擊電流的庫倫量的比及焦耳量之比：
Q (10/350) ≈ 20XQ (8/20) ； E (10/350) ≈ 200XE (8/20)。

能量配合

　　在IEC 61312-3 （雷電電磁脈沖的保護第三部分：對電涌保護器的要求2000 版）之7 能量配合7.1 能量配合的一般目的中指出“如果對0 至Imax1(Ipeak1) 之間的每一個浪涌電流值，由SPD2 耗散的能量低于或等于SPD2的最大耐受能量(對去耦元件也是如此)，則實現了能量的配合” 。這個最大耐受能量定義為SPD 所能耐受的不致引起性能惡化的最大能量?？梢詮脑囼?yàn)結果獲得（對I 級測試用Iimp ；對II 級測試用Imax 在工作狀態試驗中測出的能量）。并且在IEC-61643-11標準中的( 等同國際GB18802-1)“連接至低壓配電系統的電涌保護器；第1部分；性能要求和試驗方法（及2001 年版修訂件１號）”中的“電涌保護器的去耦”給出了“電壓開關型SPD 之間的配合及與電壓限制型SPD 的配合”指出去耦元件可采用分立設備,也可采用防雷區界面和設備之間的線纜的自然電阻和電感”并給出了計算公式及結論－開關型與限壓型之間線纜長度應為5-10 米，限壓型SPD 之間線纜長度應為3-5 米，如達不到時，可串接足夠電感量的去耦元件。能量配合的目的是SPD 采用的非線性器件各有特點，為了保證響應速度快但是特征能量小的器件在工作時通過的能量不超過自身最大承受能量并及時響應把余下的更大的能量交換到反應慢但可以承受更大能量的器件上。

　　在IEC61312-3 （雷電電磁脈沖的保護第三部分：對電涌保護器的要求）之7 能量配合7.3 保護系統的基本配合方案的方案3中指出，“一個具有不連續伏安特性的元件（開關型SPD，例如放電間隙）后續的SPD為具有連續伏安特性的元件（限壓型SPD）的特點是第一個SPD 的開關作用，使原來的電流脈沖（10/350 μs）的半值時間減小，從而大大減小了后續SPD 的載荷量”。所以能量配合還可以大大提高限壓型SPD 的壽命。

AEC 主動能量控制技術

　　主動能量控制的核心是一個屬于B+C 類的SPD。該SPD 是在一個用特殊合金材料制成的環形間隙的電極間加裝了一個主動能量控制器，是對以前的電壓開關型SPD 進行了改進，以使其Up 不大于2.5 kV。它是綜合了放電間隙和氧化鋅壓敏電阻的優點，將這二者組合在一起，而且不用退耦元件的一種新產品。

　　AEC 與傳統的能量分配原理－去耦器分配能量的一個重要區別是：傳統的自感解耦技術受制于電流的陡度，對于陡度越大的波形（上升速率越大，例如：8/20 波形）越容易實現能量的配合，而對于陡度小、上升緩慢的波形（例如：10/350 波形），有可能發生“盲點”, 出現能量無法交換配合。而AEC 的能量交換點由MOV 的殘壓決定，所以只要控制好MOV的最大能量與交換電平的關系就可以很好的控制住能量的分配－一個主動的控制。也就是說，對于傳統的能量配合，由于交換點取決于電涌電流的陡度（波形） ，而AEC 不管是什么波形的電涌：10/350、8/20，甚至是直流波形，只要是MOV 的伏安特性曲線上的電壓與交換電平相一致就可以主動控制能量的分配。

　　由于是一個B+C 類的SPD，所以它既具有C 類SPD 的響應速度和低保護電平，同時又具有B 類保護器兆焦耳級（MJ）的能量級別。

　　通過使用根據AEC 原理設計的自點火雷擊電涌保護器，實現不同類型的電涌保護器直接并聯。在一、二級保護器之間不能保證至少10 米的導線距離時，這是特別有利的。

　　過程控制領域中的接口對浪涌電壓要比電源系統敏感得多。因此須使用帶組合保護電路的電涌保護器作為對其的保護。保護器應安裝在信號輸入的前端。以避免電涌電壓沿著保護器和接口之間的導線路徑耦合所帶來的危險。
