引言
現代化工礦企業、醫院、場館及各種智能大樓的誕生，對配電系統供電連續性的要求愈來愈高。目前設計院及制造部門主要從二個方面著手改善供電質量。其一是研發并制造保護性能更為完善的高性能智能斷路器，以滿足配電系統達到全范圍選擇性保護，真正做到只有發生短路故障的饋電端停止供電，絲毫不影響對其他用戶的供電，從而使故障造成的影響縮小至最小。
其二是采用雙電源自動轉換開關來改善供電連續性。一旦供電電源出現故障時，立刻轉換由備用電源供電，使故障造成非故障區域的停電時間縮小至最短。從理論上講，此種辦法也很有效。但是在實際應用中，如何選用CB型雙電源自動轉換開關(ATSE)一直在應用行業中引起爭論。特別對CB型ATSE中斷路器的智能保護功能如何選配，使主、備電源的轉換及上、下級斷路器間的選擇性保護配合較為完善的融合進行分析，至今仍很少有人涉及。本文通過對CB型ATSE的特點分析，力圖說明對其合理選用，有利達到更為接近實際要求的效果。
1.從標準角度看CB型ATSE
自IEC第17技術委員會《開關設備和控制設備》的第17B分技術委員會《低壓開關設備和控制設備》制定并頒布《低壓開關設備和控制設備第6部分：多功能電器第1篇：自動轉換開關電器》標準(1989第1版)以來，先后在1998年頒布第1.2版，并于2005年頒布第2版(我國國標為GB14048.11)。從內容上雖則前后有所變化，但其基本內容變化不大。CB型ATSE始終作為一種主要的分類品種，由標準明確規定其優于其他類型的短路能力的性能。由于此類產品在結構上基本采用斷路器的結構形式，因而其觸頭滅弧系統不僅能在短路故障時能可靠分?jǐn)喽搪冯娏?，而且在正常?fù)載和過載條件下轉換時能可靠接通分?jǐn)喔弑额~定工作電流。例如AC-33使用類別的10Ie(電動機負載或包含電動機、電阻負載和30%以下白熾燈負載的混合負載)。同樣對其他的使用類別要求，也容易得到滿足。因此CB型ATSE的接通分?jǐn)嗄芰κ强煽康摹?
2.從產品的構成看CB型ATSE
CB型ATSE的產品構成目前有二種型式，即組合式和整體式。組合式CB型ATSE一般由二臺斷路器加上機械聯鎖、電動操作機構及電子控制器組合而成。按其額定電流大小、斷路器可采用MCB、MCCB或ACB。國內63A及以下電流等級采用MCB為主體部分。至630A電流等級一般采用MCCB為主體部分，1000A及以上電流等級采用ACB為主體部分多數。這種組合式的特點是由于主體均采用符合標準的現成斷路器產品，因此產品的電氣性能可以保證，生產制造較為方便。其缺點是外附的機械聯鎖有時不靈活而影響轉換。MCCB跳閘后機構復位再扣不到位而影響轉換，特別是MCCB電動操作機構在運轉中卡住而影響手動轉換等等。這些缺陷應該說通過嚴格質量把關，都是能夠解決。把此缺陷歸結于結構復雜造成，似乎有點武斷。若在結構設計中MCCB的電動操作與手動操作之間增加一個離合器，則完全可以做到運轉中卡住時，手柄仍能輕松自在地進行轉換操作，而不影響正常供電。

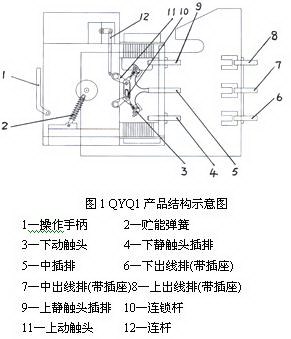

整體式CB型ATSE產品采用ACB結構形式。并已有產品上市。如圖1所示QYQ1自動轉換開關中，上動觸頭與下動觸頭之間由聯鎖桿10進行上下導電回路之間的機械聯鎖。結構簡單，因而可靠實用。該產品手動操作與電動操作完全互不相干。即使其一種操作方式發生故障也不會影響另一種操作。此外，由于該產品具有抽屜式安裝方式，用戶只要備用一套主體，在檢修維護時，停電時間最多幾分鐘，使造成的損失縮小至最低限度。因此CB型ATSE向整體式發展也是可以理解的。
3.從產品的電氣性能看CB型ATSE
CB型ATSE的觸頭滅弧系統設計從接通分?jǐn)嚯娏餍阅軄砜磧?yōu)于其他類型的ATSE。因而其電氣性能的優越性較為明顯：
(1) 當電源發生故障時，幾乎能在所有的使用類別工作條件下，確保負載從常用電源切換至備用電源，反之亦然能達到連續可靠供電。
(2) 二路電源轉換速度按需要用戶可選用不同類型的CB型ATSE。帶預貯能合閘的轉換速度相對較快，可達到60ms~80ms。一般的可以在0.1s～600s之間供選擇。因此從轉換速度來說，可以滿足包括I類負荷供電場所在內的大部份重要場合的不間斷供電。
(3) 具有高分?jǐn)嗄芰碗妷勖?，特別是近期研發的產品，功耗普遍降低，進出線溫升不高，供電可靠性提高。
(4) 可以具有很高的額定短時耐受電流值，以滿足配電線路全范圍選擇性保護的要求。例如采用ACB結構作本體的產品。使用場合較為寬廣。
(5) 在規定的工作條件下，具有分?jǐn)鄻O限短路分?jǐn)嚯娏骷耙韵碌乃须娏髂芰?，因此配以各種保護功能及測量控制等智能功能后，按需要既能完成電源的轉換，又能完成完善的短路故障保護。例如配以區域聯鎖功能后，就能盡快切除短路故障點，而不影響對其他負荷的供電。
(6) 發展整體式的CB型ATSE，既能提高機械聯鎖的可靠性，又能保持?jǐn)嗦菲魉钟械牧己秒姎庑阅堋１?所列為上海歐雅斯電氣有限公司與美國“歐雅斯科技系統有限公司”技術合作設計開發的整體式CB型ATSE產品的主要技術參數。

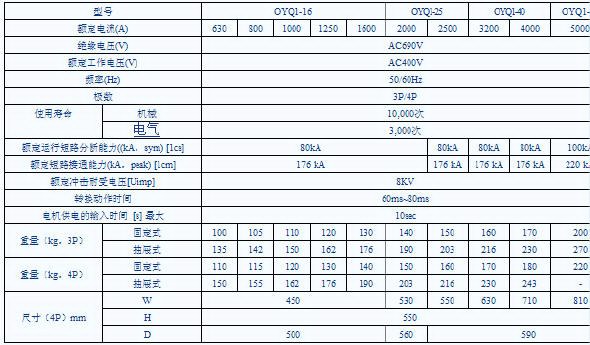

表1產品主要技術參數
產品可帶智能控制器，能滿足智能保護、檢測、控制及通信等功能。
4.從使用現場看CB型ATSE
從目前調研中國市場情況來看，CB型ATSE已獲得廣泛應用。但是否合理選用，值得進一步探討。
(1)重要場所的供電電源一般采用雙電源供電。正常情況下，兩路電源同時分別供電。當一路發生故障時，可自動切換到另一路電源上，以保證正常供電。對特別重要場所，還備有柴油發電機組設備，作第三路備用電源供電，以提高其可靠性。在上述場所，若電源終端ATSE的出線端發生短路故障，采用CB型ATSE的話，在斷路器分?jǐn)喽搪冯娏魈l后，由于其進線端仍存在電源的電壓，因此不會發生電源切換過程。若采用PC型ATSE，在發生上述短路故障時，由于與ATSE進線端串聯的短路保護電器分?jǐn)喽搪冯娏魈l后，ATSE進線端失去電壓，從而使其自動切換到另一電源上，由于短路故障仍然存在，使備用電源的短路保護電器也斷開電路，造成更大面積的停電事故。美國UL標準對ATSE產品規定如果保護功能起作用，轉換功能將失效的要求顯然是非常合理的。由此可見，目前對上述場合選用CB型ATSE更容易滿足要求。
(2)PC型ATSE不能分?jǐn)喽搪冯娏鳎谄淝岸嗽黾佣搪繁Ｗo(hù)電器。有人還不同意這個觀點。其實標準早已規定這種電器需驗證額定限制短路電流試驗。就是要求企業推薦的短路保護電器確保能對PC型ATSE作短路保護。否則，一旦在其出線端發生短路故障時，該P(yáng)C型ATSE本身就會被燒壞，從而引發更大的事故。所謂“只要選用合理，本身并不需要專門“保護””的觀點顯然是不能被認可。因而，對大部分配電使用場合，特別是柜體空間尺寸有限的情況，選用相適應的CB型ATSE可以達到結構緊湊的目的。
(3)采用ATSE供電的配電系統對線路過載也應相應的保護。從ATSE保障電源供應的角度看，正常的和非正常的過載均不屬于電流故障，不允許過載切換。在實際應用中，大多數發生負載過載運行或供電線路超載運行時，均由負載端電器(例起動器等)作過載保護，若發生故障再由上一級作后備保護。
若采用CB型ATSE供電，一般均可帶過載保護。在選用負載端電器的過載保護時，其保護特性一定要滿足上下級選擇性配合，這樣才可確保不會發生一個負載過載時導致全部負載斷電的問題。因此，只有在負載端電器保護失靈，并且過載情況依然存在的情況下，CB型ATSE中斷路器才跳閘斷電。由于其電源端電壓正常，因此不會發生過載切換。值班人員稍作處理后，即能重新送電。
近期發展的智能式CB型ATSE采用數字電路的控制器作保護，可以按用戶要求，在發生過載時只報警不跳閘，既可以滿足消防規范要求中不允許過負荷跳閘的規定，又可以提醒使用者采取適當措施，以避免事故的擴大。
(4)目前國內市場上銷售的63A及以下規格的CB型ATSE產品的主體部分采用MCB為多數。因此該主體部分并不完全符合GB14048體系的有關標準，而是符合GB10963《家用及類似場所用過電流保護斷路器》標準。由于該標準的要求做到盡可能與GB14048.2的要求一致，因而符合該標準的MCB就有條件作為ATSE產品的主體部分。構成的組合式CB型ATSE按GB14048.11的要求進行試驗合格后，即可被選擇用于居家供電系統作雙電源自動轉換開關。以滿足家庭依托網絡辦公(即綠色辦公)對電網供電連續可靠性的要求。
5.從投資成本看CB型ATSE
從項目投資成本看，同一個供電系統若采用CB型ATSE就可以省略同容量的短路保護電器。不僅僅降低了電器設備投資成本，而且柜體的空間利用率也顯著提高，設備的占地空間大大下降，綜合的項目投資成本隨之也就下降。特別是配電系統主開關，若選用整體式CB型ATSE帶抽屜式安裝結構的產品，既可省略串接的隔離器(主要是維修開關時提供安全保證)，節省安裝空間，提高可靠性，又可以節省ATSE的投資成本。表2所列為上海歐雅斯電氣有限公司推出的整體式QYQ1系列CB型ATSE產品與相關公司推出的組合式CB型ATSE產品銷售報價的比較。

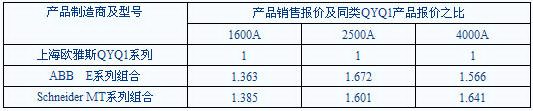

表2產品銷售報價比較
由此可見，僅從選用的電器元件價格來看，可以便宜36.3%~67.2%。若從成套配電柜來看，選用雙投型CB型整體式自動轉換開關元件，在相同的情況下，還可節省50%柜體，相應配電柜的占地面積也可節省一半及以上。因而其性能價格比遠遠高于其他產品。
對于一般中、小容量的饋電線路，選用具有一定品牌，并以MCCB為主體部分的CB型ATSE，其價格也較便宜，若電動操作與手動操作之間帶有離合器，其成本增加不多，但產品的可靠性可以大大提高。對于配電末端居家供電系統，則宜采用以MCB為主體部分的CB型ATSE。由于該產品價格便宜，性能可靠，深受用戶歡迎。
